今天来给大家介绍一下云顶梅溪湖的一个工程案例，目前水电改造以验收完毕。接下来我们来工地现场看看关于水电改造的一些工艺细节。

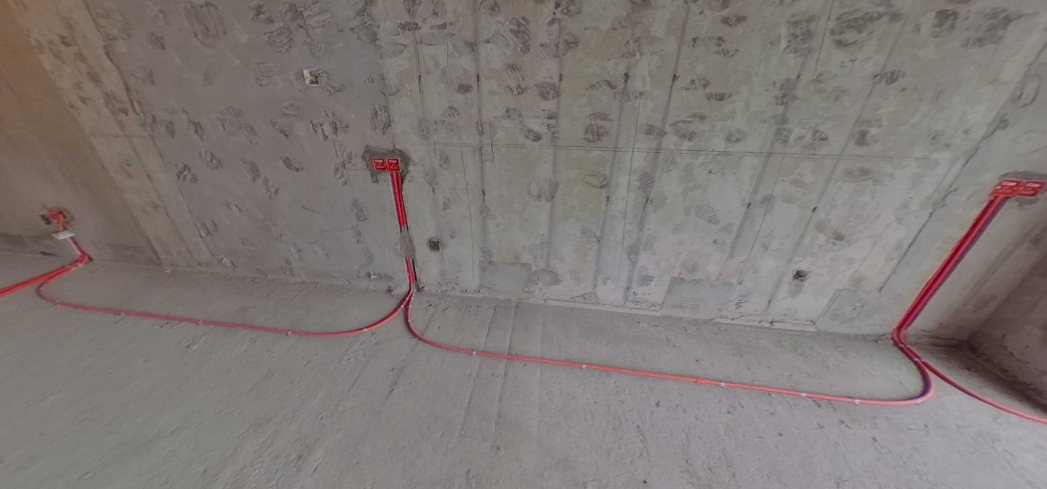

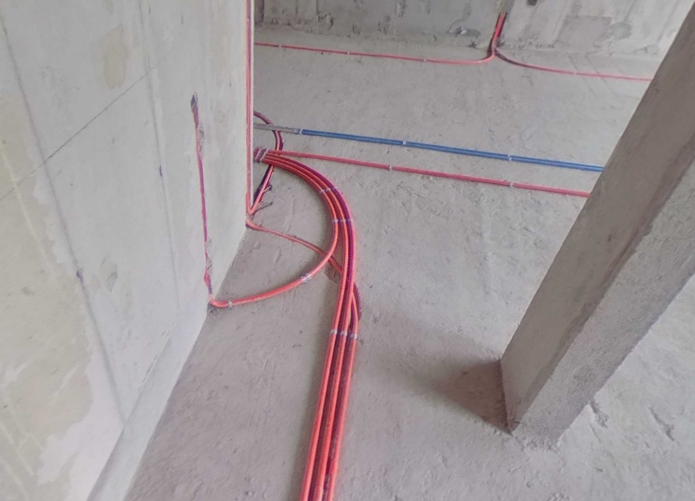

全屋布线工艺采用的是大弧弯布线工艺，大弧弯布线工艺就是电线管布管拐角时路线呈大弧弯形状，

转弯转大弯，转弯圆润顺畅是它的特点。相比传统布管穿线方式这种可以轻松拉线，穿线更加灵活，

可以直接抽动。后期如果线路想要做些改动（比如改变开关位置），或者线路老化、短路是不必拆掉整个管路，可以抽动电线实现直接换线的。

1.冷弯弹簧应匹配，线管质量要好，弯管手法要细致。如果弹簧不匹配、线管质量品质不好或弯管手法不对

都可能出现线管破损、变形、褶皱。这样就直接影响到线管对线的保护，引起内孔变小、拉线困难、死线等等问题。

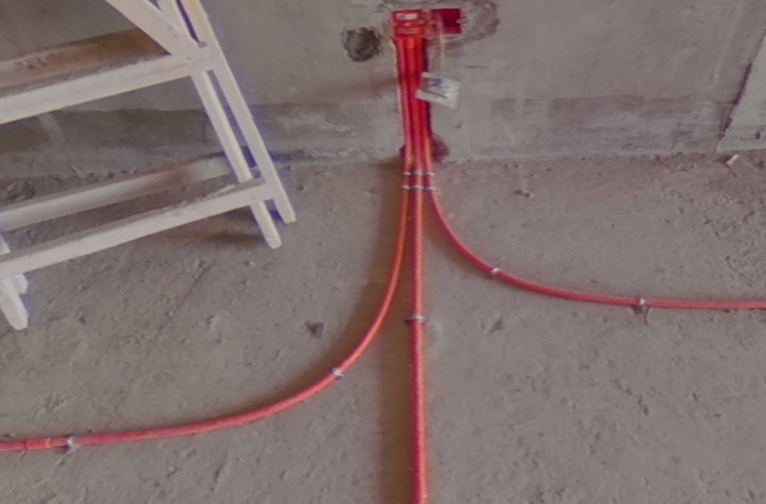

2.套管冷弯转大弯，禁止使用90度直弯，线路转大弯抽拉更顺畅；冷弯应该避免变形褶皱情况，确保内径一致，确保活线工艺。

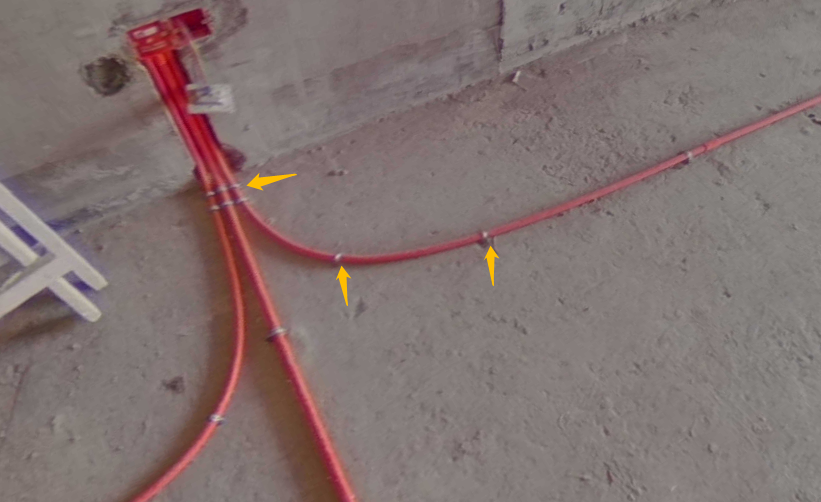

线管必须用金属铁皮马鞍卡固定，间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。

这样可以避免后期施工移动或松动；此外，线管之间还需要保留适当的间隙，

以便水泥砂浆能顺利进入线管之间的空隙，不然后期瓷砖会有空鼓的风险。

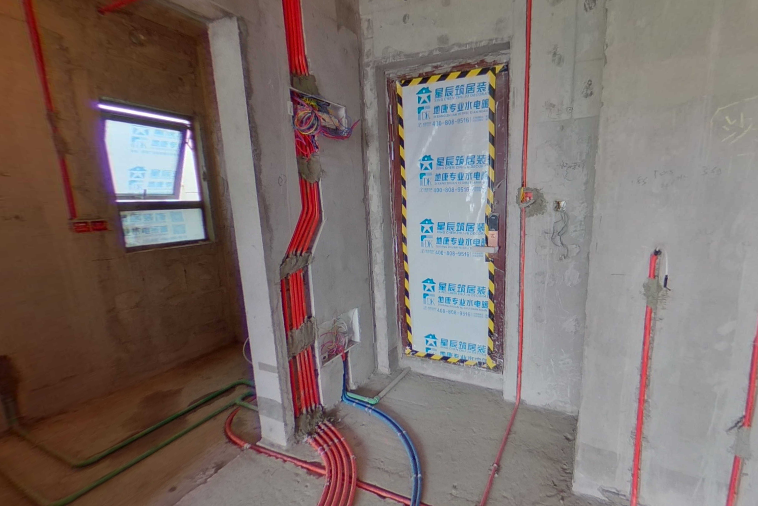

强电线管为红色；弱电线管使用蓝色，采用的贝莱茵弱电线缆（六类线），纯度高达99.95%无氧铜，高纯度，防腐蚀，

减少电器抗阻，保护信号传输；线芯保护套采用的美国进口PE料（美国陶氏化工）、韧性十足，更好的保护线芯；

采用的PVC外被材料，环保阻燃，抗老化能力强，具备很好的抗拉伸特性。八芯双绞线技术稳定抗干扰、十字骨架隔离减少损耗。

贝莱茵电线缆已通过网络分析仪和福禄克FLUKE PATCH CORD TEST测试。

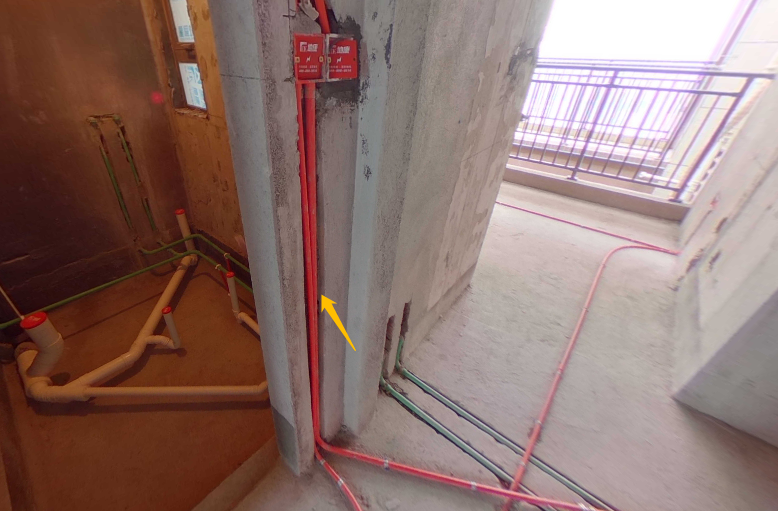

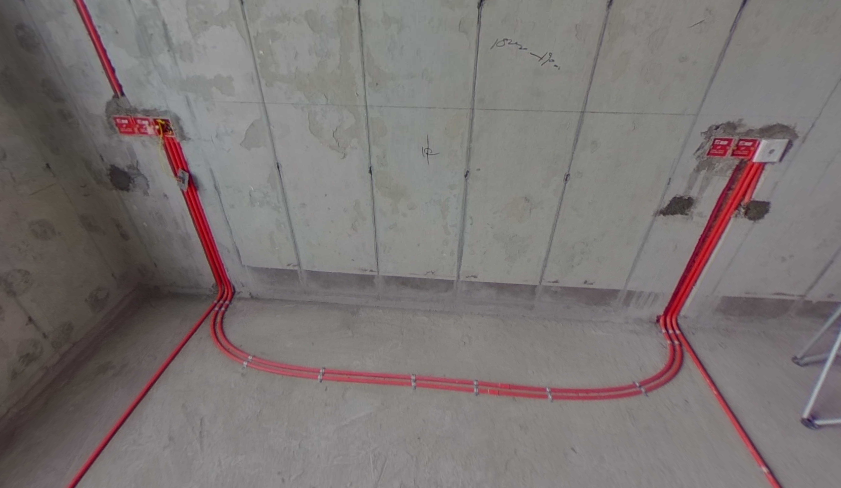

墙面尽量避免长距离横向开槽，优先开竖槽，原则上承重墙限制在30厘米内，非承重墙限制在50厘米内。

如果长距离横槽的话一方面会影响建筑的承重受力情况，对房屋的抗震有影响；

另一方面水泥砂浆封槽受重力及干燥固化时的收缩作用，上边缘结合效果会不佳，开横槽相对来说墙面会更容易开裂。

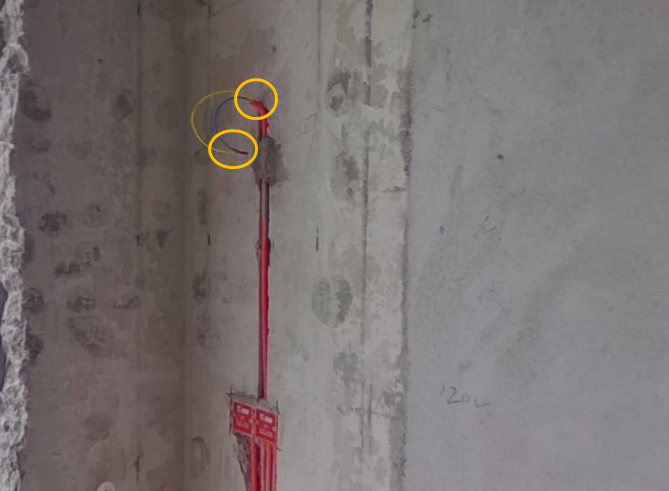

线管入盒、锁扣固定，避免砂浆水泥进入线盒及线管，还可避免导线抽拉过程外绝缘层被破坏，保护导线确保活线，

底盒无切割确保五面粘结受力。此外，为了避免磁场干扰，强电和弱电不能共槽，不能共管，不从同一底盒穿过。

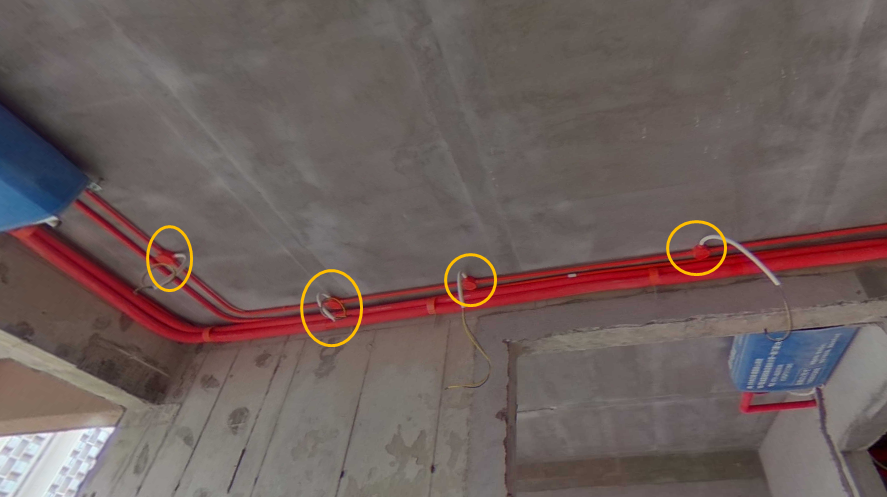

分线盒处理，波纹管保护，灯线接头需采用分线盒处理，以便于散热和检修，消除安全隐患。管内必须保证为整线，拒绝任何接头。

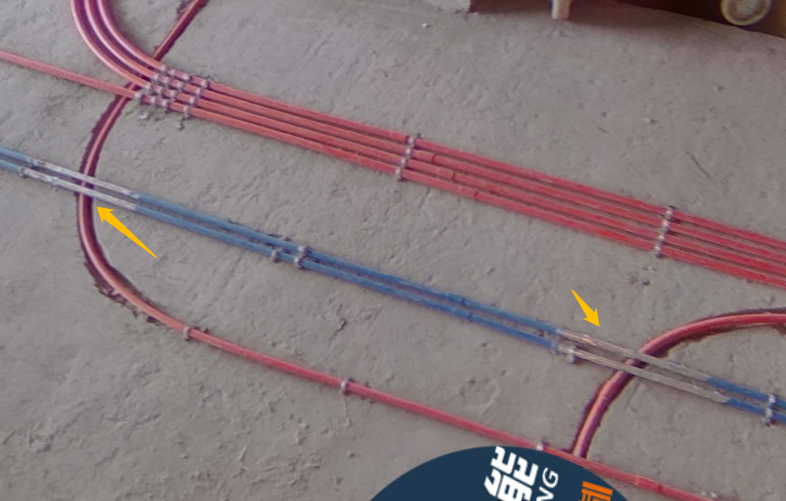

强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽，以减少强电磁场对弱电信号的干扰。

同样，为了减少强电磁场对弱电信号的干扰，强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。

线管内总线径不能超过线管截面40%，线管内线路过多将带来线路散热不畅，热量积累导致安全隐患；

同时线路过多将带来线路抽不动变死线的可能。水电路完工做好保护工作，线头用电工胶布缠好。

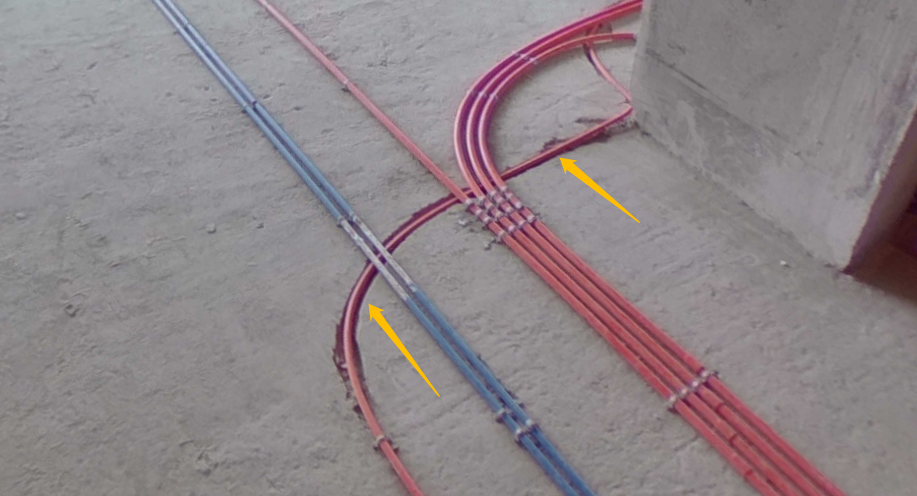

给电路管线交叉处必须采用开槽过桥处理，保证地面只有一根管道的高度，严禁管路直接叠加，

直接叠加可能导致后期管路变形破损，水管交叉处也是同理，需做开槽过桥处理。

墙面水电路开槽，深度为管外径+1.2公分以上，封槽前湿水，封槽后水泥砂浆需盖住管套不得暴露，确保水泥砂浆能全面固定线管，避免空鼓。

热水管道排布左热右冷，淋浴头应采用双联内丝弯以控制15公分间距，

出水口高度及突出墙面距离应保持一致，间距控制不精确可能导致花洒安装困难、影响美观。

顺水管件，减少水流阻力50%以上，流通更顺畅。大弧度流线型结构设计，流体力学应力分散原理，减少水锤，对水管壁的冲击力小。

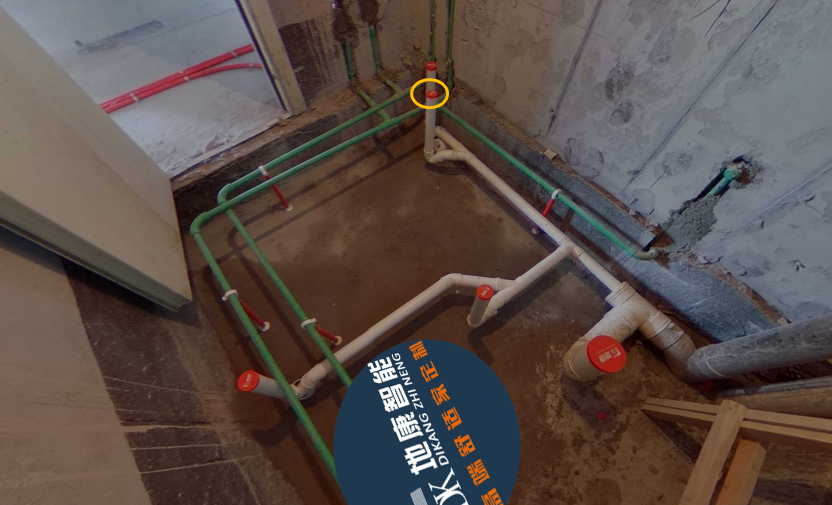

下水管设计走的是最短距离，转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。

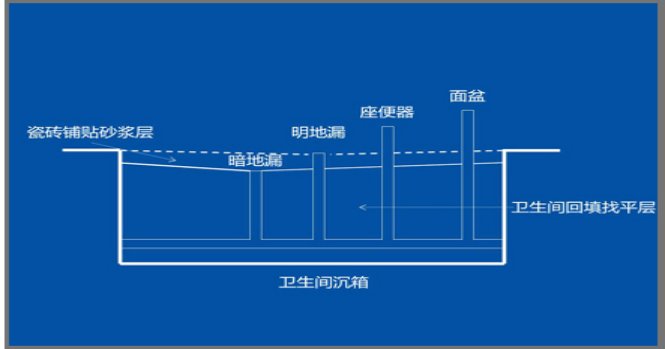

卫生间瓷砖下方设置了二次暗地漏，这样如果之后发生地漏堵塞，

水透过地面瓷砖缝隙进入瓷砖下层后，可及时通过二次暗地漏排走，防水性能更安全。

今天先给大家介绍到这里，下次再给大家带来更多的新资讯。
