项目地址：龙湖春江悦茗

施工内容：水电改造、装修工程

施 工 方：地康专业水电暖通工程部  星辰筑居装饰工程部

本篇介绍的是龙湖春江悦茗的一个工程案例，我们负责的是全屋的水电改造、暖通工程以及装修工程。随着城市雾霾的逐渐加重，为了提升空气质量，家用新风系统，也不断走进千家万户。本篇案例有详细讲解新风的工艺，我们一起来看看吧。

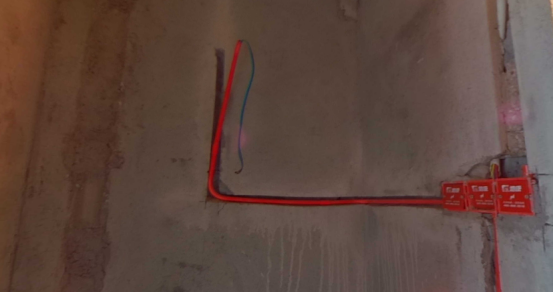

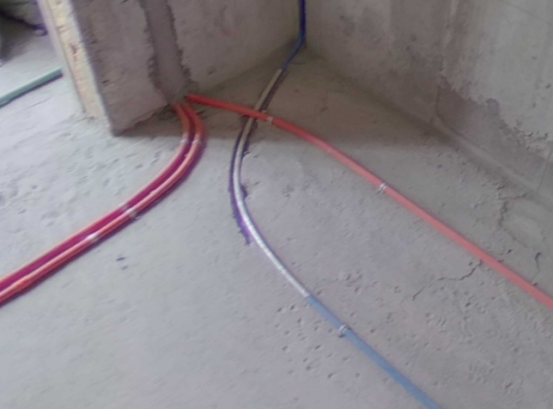

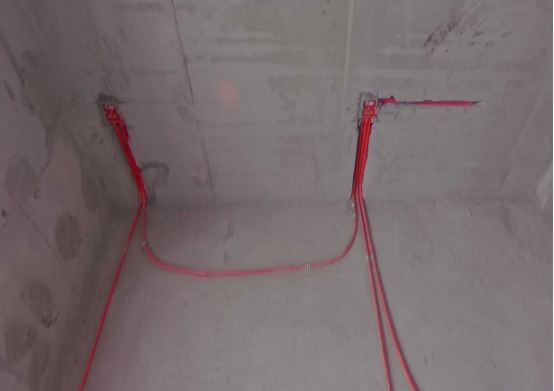

大弧弯布线工艺就是电线管布管拐角时路线呈大弧弯形状，转弯转大弯，转弯圆润顺畅是它的特点。

相比传统布管穿线方式这种可以轻松拉线，穿线更加灵活，可以直接抽动。

后期如果线路想要做些改动（比如改变开关位置），或者线路老化、短路是不必拆掉整个管路，可以抽动电线实现直接换线的。

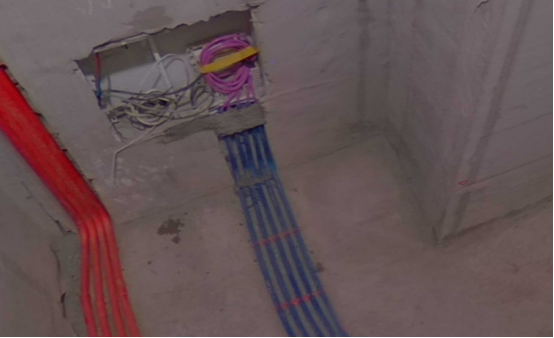

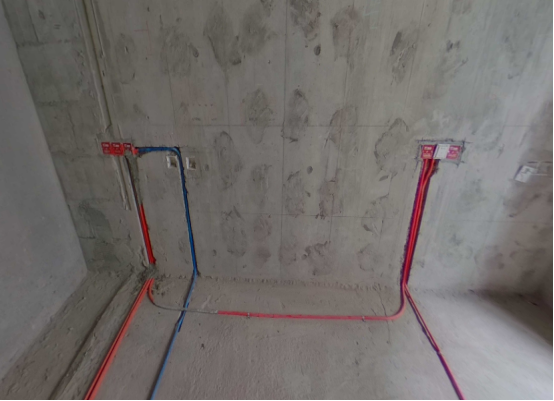

强电线管为红色；弱电线管使用蓝色，采用的贝莱茵弱电线缆（六类带屏蔽千兆网线），纯度高达99.95%无氧铜，高纯度，

防腐蚀，减少电器抗阻，保护信号传输；线芯保护套采用的美国进口PE料（美国陶氏化工）、韧性十足，更好的保护线芯；

采用的PVC外被材料，环保阻燃，抗老化能力强，具备很好的抗拉伸特性。八芯双绞线技术稳定抗干扰、十字骨架隔离减少损耗。

贝莱茵电线缆已通过网络分析仪和福禄克FLUKE PATCH CORD TEST测试。







线管入盒、锁扣固定，避免砂浆水泥进入线盒及线管，还可避免导线抽拉过程外绝缘层被破坏，

保护导线确保活线，底盒无切割确保五面粘结受力。此外，为了避免磁场干扰，强电和弱电不能共槽，

不能共管，不从同一底盒穿过。线管内总线径不能超过线管截面40%，线管内线路过多将带来线路散热不畅，

热量积累导致安全隐患；同时线路过多将带来线路抽不动变死线的可能。水电路完工做好保护工作，线头用电工胶布缠好。

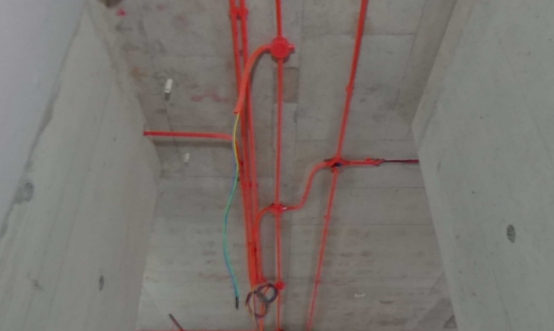

分线盒处理，波纹管保护，灯线接头需采用分线盒处理，以便于散热和检修，消除安全隐患。管内必须保证为整线，拒绝任何接头。

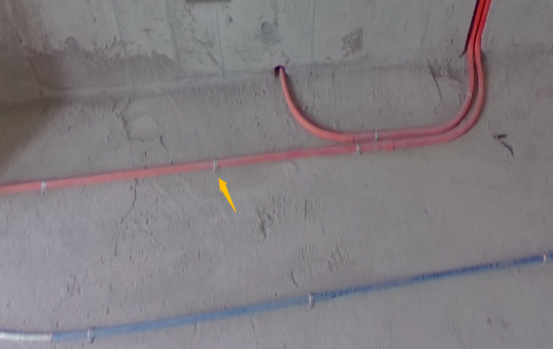

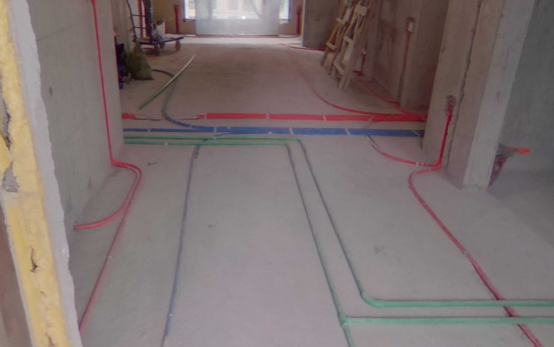

线管必须用金属铁皮马鞍卡固定，间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。这样可以避免后期施工移动或松动；

此外，线管之间还需要保留适当的间隙，以便水泥砂浆能顺利进入线管之间的空隙，不然后期瓷砖会有空鼓的风险。

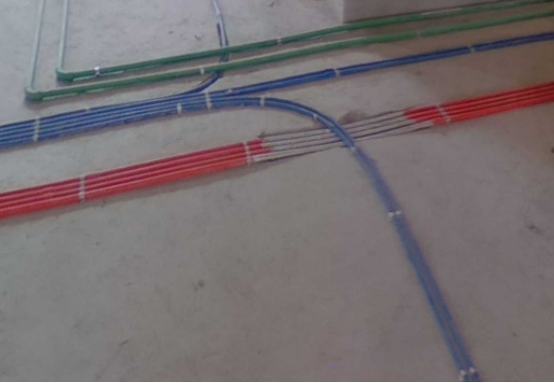

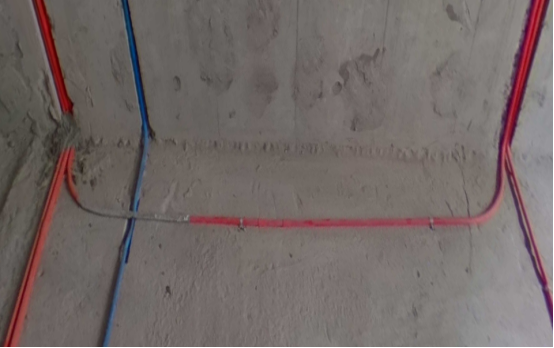

强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽，以减少强电磁场对弱电信号的干扰。同样，为了减少强电磁场对弱电信号的干扰，

强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。此外，给电路管线交叉处必须采用开槽过桥处理，

保证地面只有一根管道的高度，严禁管路直接叠加，直接叠加可能导致后期管路变形破损，水管交叉处也是同理，需做开槽过桥处理。







墙面尽量避免长距离横向开槽，优先开竖槽，原则上承重墙限制在30厘米内，非承重墙限制在50厘米内。

如果长距离横槽的话一方面会影响建筑的承重受力情况，对房屋的抗震有影响；

另一方面水泥砂浆封槽受重力及干燥固化时的收缩作用，上边缘结合效果会不佳，开横槽相对来说墙面会更容易开裂。

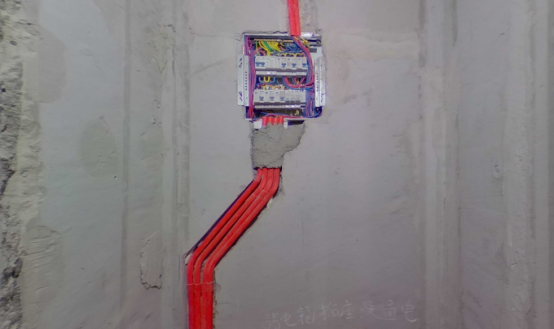

套管冷弯转大弯，禁止使用90度直弯，线路转大弯抽拉更顺畅；冷弯应该避免变形褶皱情况，确保内径一致，确保活线工艺。

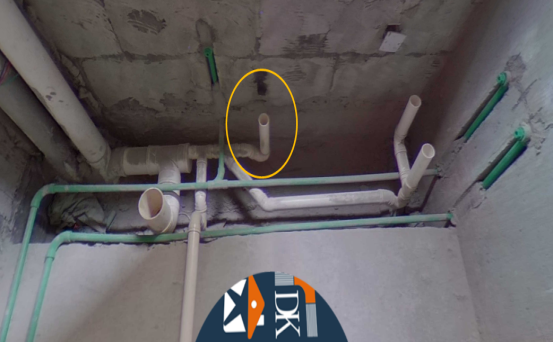

下水管设计走的是最短距离，转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。

卫生间瓷砖下方设置了二次暗地漏，这样如果之后发生地漏堵塞，水透过地面瓷砖缝隙进入瓷砖下层后，可及时通过二次暗地漏排走，防水性能更安全。

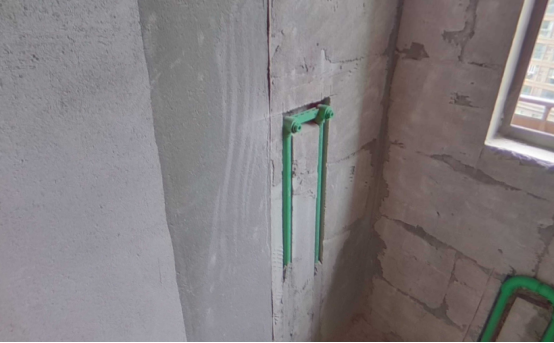

热水管道排布左热右冷，淋浴头应采用双联内丝弯以控制15公分间距，

出水口高度及突出墙面距离应保持一致，间距控制不精确可能导致花洒安装困难、影响美观。

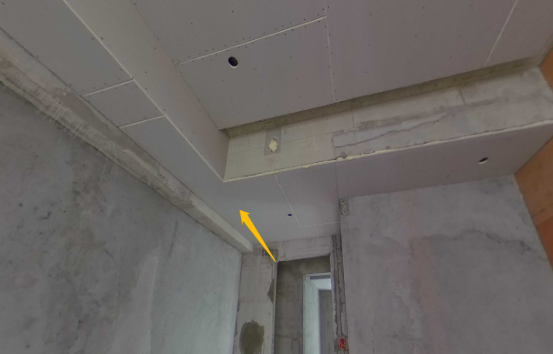

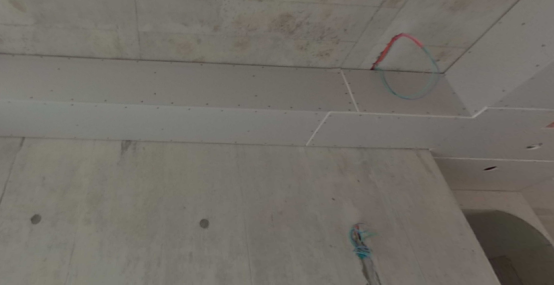

吊顶处石膏板水平面与垂直面的倒V槽需要做错缝安装，这样可以有效防止石膏板发生开裂。





转角正版工艺：采用整块石膏板切割实现转角功能，避免拼接位置在转角处

（转角位置受力容易不均衡导致开裂现象，转角处应用一整块石膏板做镂空转角，避免在转角处做拼缝）。

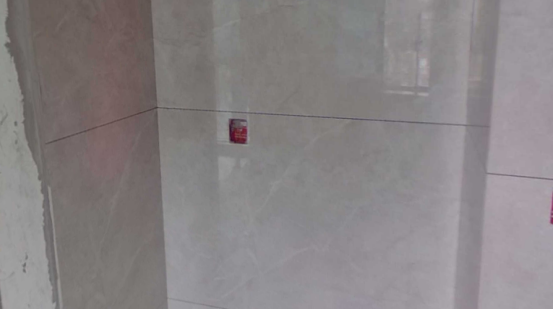

墙砖采用瓷砖胶薄贴法工艺，瓷砖胶薄贴法的优点有：

①瓷砖胶薄贴节省空间，同事瓷砖胶收缩性小，便于把握平整度。②专用粘结剂的高粘结强度和慢特性可以有效防止瓷砖空鼓、掉落。





采用墙砖压地砖的贴砖工艺，这样可避免墙面水沿着墙壁流入水泥砂浆层，造成瓷砖下方的积水增加，增加暗地漏以及防水层的防水压力。



砌墙到顶部与顶面衔接时，应采用红砖斜砌挤紧，能更好的挤紧与梁、板底的空隙。墙体顶部更密实，抹灰严密，

可大大减弱砖墙的沉降作用，有效避免拉裂。轻质砖密度小，挂重物情况下相对红砖来说承重力稍弱。

一般采用轻质砖砌墙的情况下，下面几排砖可以用红砖来打底，上面砌轻质砖，顶侧采用红砖斜砌收尾。

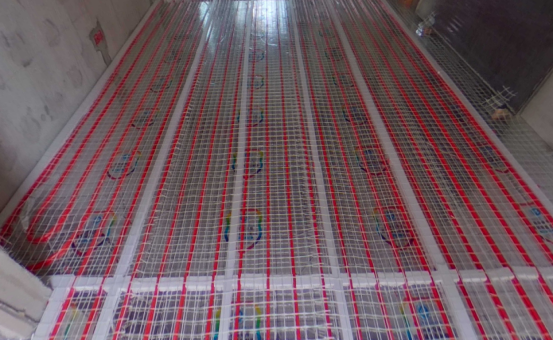

所有墙面四周均布置边界保温条(转角45度拼角)（阻止热量从墙面传递、缓冲水泥层的热胀冷缩防止地面形变）



1.盘管间距应均匀（16管间距15厘米，20管间距20厘米）、使用卡钉固定；2.反射膜应铺贴平整，交接处应搭接，

搭接宽度20mm-50mm，搭接处不采用铝箔胶带粘结以避免高温加热污染，采用淋水搭接，采用卡钉固定（热量定向向上传递）

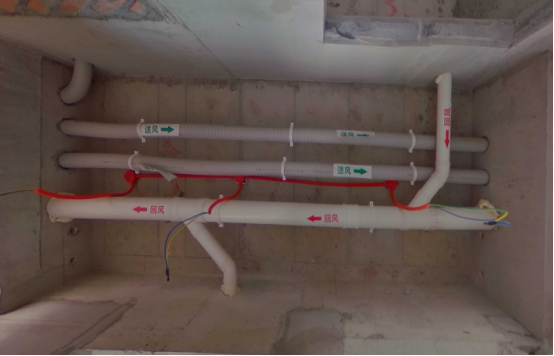

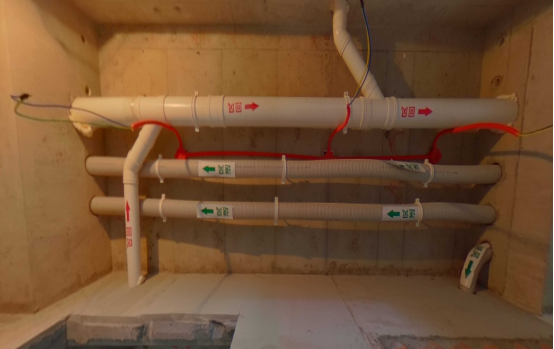

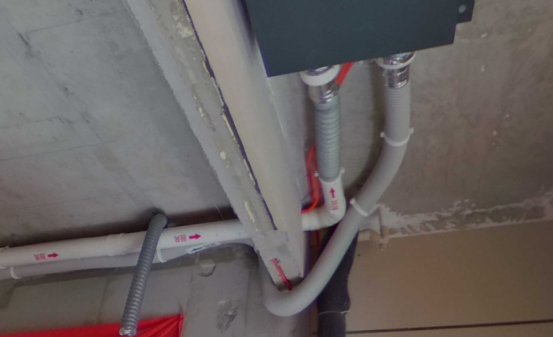

新风系统的主管分流需采用Y型斜三通，不采用T型直角三通（采用直角三通会导致直管新风分量过小、噪音增大）

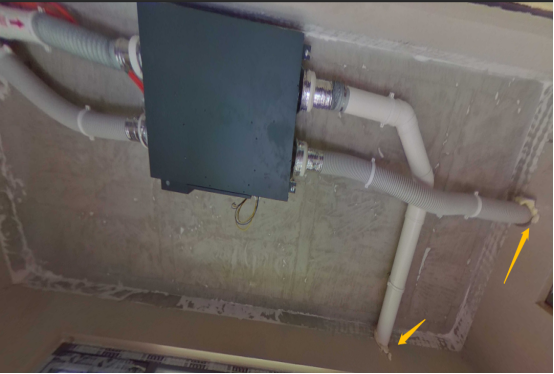

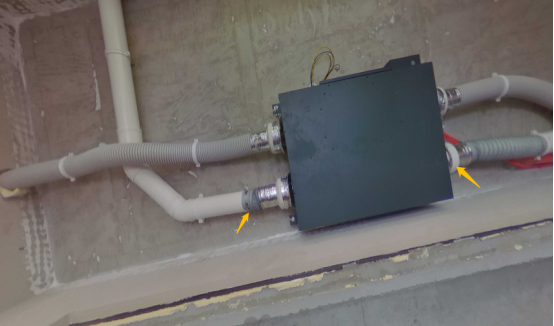

主机与主管道连接严禁直接连接，需采用波纹消音软管连接，以避免噪音以及共振。





进风口、出风口合理安排（避让污浊空气），最佳距离为一米以上，最小距离为3倍管径，

此案例由于进风口和出风口现场条件允许，所以是优先设置在不同的外墙。

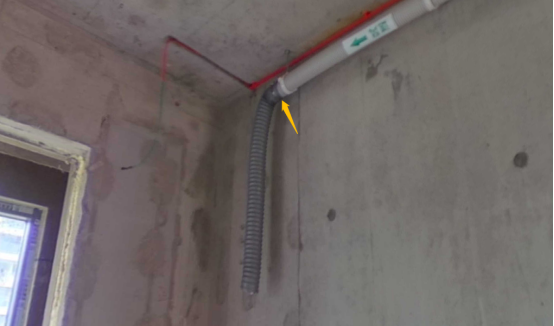

支管至风口的连接需要采用波纹消音软管连接，做消音处理。





支管至风口的连接需要采用波纹消音软管连接，做消音处理。

波纹消音软管与硬管连接采用卡箍加固，波纹消音软管与主机连接采用卡箍加固并且缠绕胶带密封，防止漏气。
