项目地址：中天枫景
施工内容：水电改造、装修工程
施 工 方：地康专业水电暖通工程部

今天来给大家介绍一下中天枫景的一个旧房改造的案例。业主表示许多原因导致水电系统出现了老化，无法满足现在的生活需求。那我们在确定老房的水电改造方案之前，一定要认真了解房子的具体情况，重点检查水电细节，根据实际情况，对原有水电路进行全部或局部的改造。目前是已经完成了水电改造，接下来我们一起去看看关于工地的施工工艺细节。

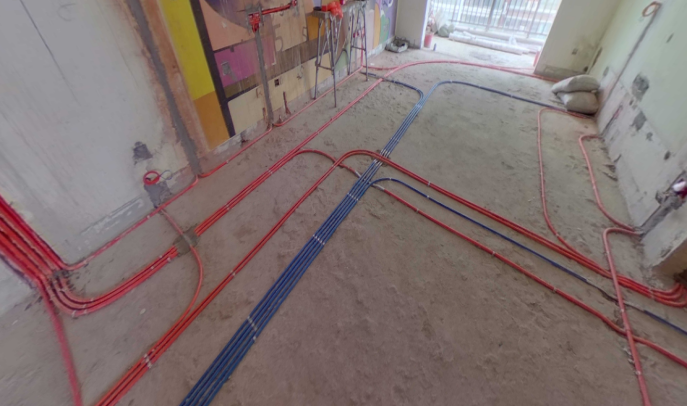

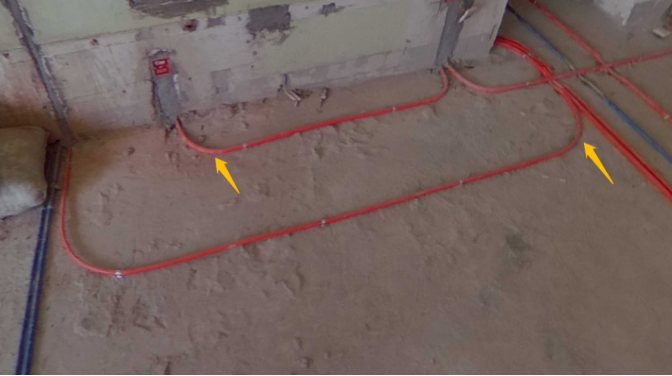

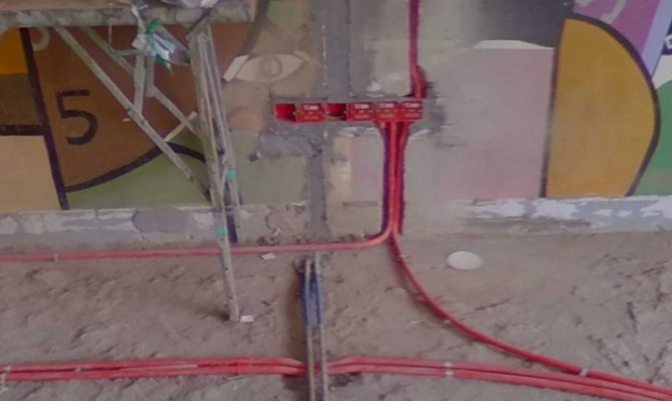

全屋布线工艺采用的是大弧弯布线工艺，就是电线管布管拐角时路线呈大弧弯形状，转弯转大弯，

转弯圆润顺畅是它的特点。相比传统布管穿线方式这种可以轻松拉线，穿线更加灵活，可以直接抽动。

后期如果线路想要做些改动（比如改变开关位置），或者线路老化、短路是不必拆掉整个管路，可以抽动电线实现直接换线的。

强电线管为红色；弱电线管使用蓝色，采用的贝莱茵弱电线缆（六类线），纯度高达99.95%无氧铜，高纯度，防腐蚀，

减少电器抗阻，保护信号传输；线芯保护套采用的美国进口PE料（美国陶氏化工）、韧性十足，更好的保护线芯；

采用的PVC外被材料，环保阻燃，抗老化能力强，具备很好的抗拉伸特性。八芯双绞线技术稳定抗干扰、十字骨架隔离减少损耗。

贝莱茵电线缆已通过网络分析仪和福禄克FLUKE PATCH CORD TEST测试。

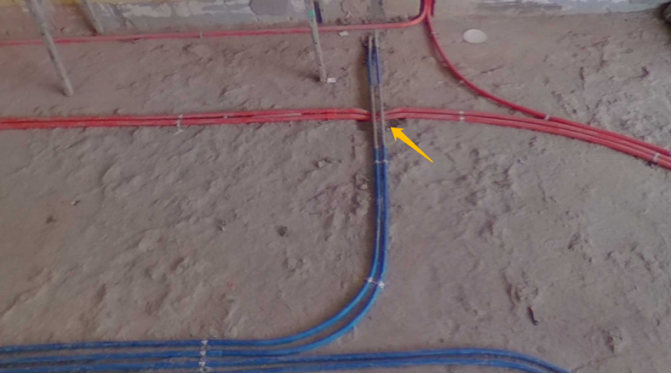

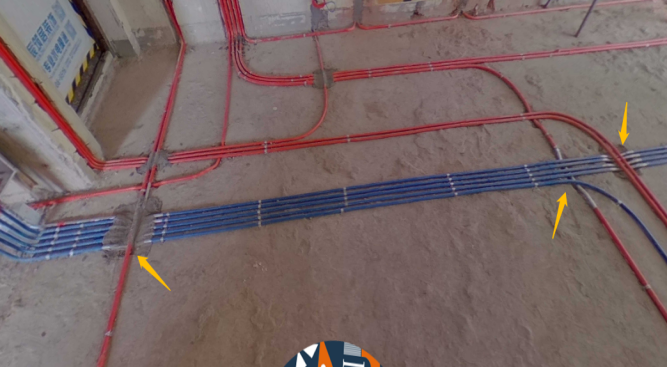

给电路管线交叉处必须采用开槽过桥处理，保证地面只有一根管道的高度，严禁管路直接叠加，

直接叠加可能导致后期管路变形破损，水管交叉处也是同理，需做开槽过桥处理。







强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽，以减少强电磁场对弱电信号的干扰。

同样，为了减少强电磁场对弱电信号的干扰，强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。

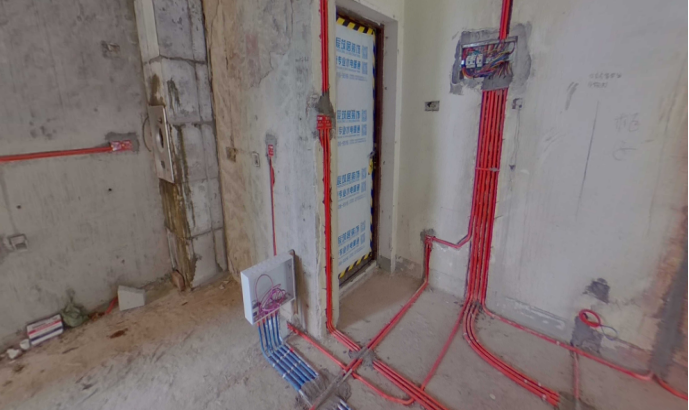

线管必须用金属铁皮马鞍卡固定，间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。这样可以避免后期施工移动或松动；

此外，线管之间还需要保留适当的间隙，以便水泥砂浆能顺利进入线管之间的空隙，不然后期瓷砖会有空鼓的风险。





线管入盒、锁扣固定，避免砂浆水泥进入线盒及线管，还可避免导线抽拉过程外绝缘层被破坏，保护导线确保活线，

底盒无切割确保五面粘结受力。此外，为了避免磁场干扰，强电和弱电不能共槽，不能共管，不从同一底盒穿过。

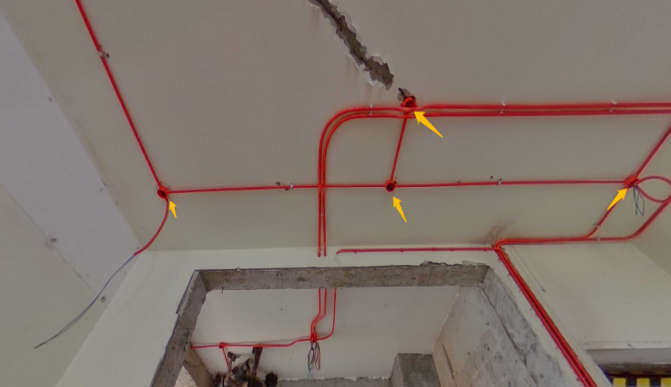

分线盒处理，波纹管保护，灯线接头需采用分线盒处理，以便于散热和检修，消除安全隐患。管内必须保证为整线，拒绝任何接头。





1.冷弯弹簧应匹配，线管质量要好，弯管手法要细致。如果弹簧不匹配、线管质量品质不好或弯管手法不对都可能出现线管破损、变形、褶皱。

这样就直接影响到线管对线的保护，引起内孔变小、拉线困难、死线等等问题。

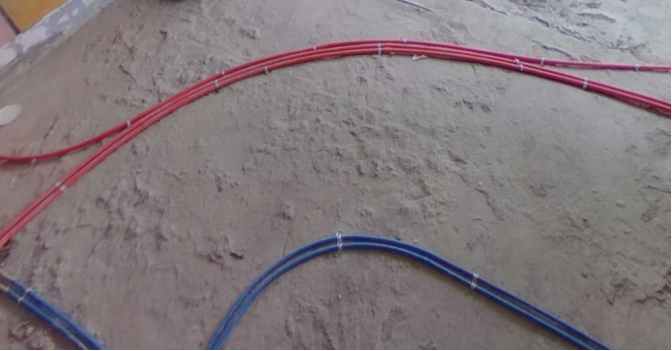

2.套管冷弯转大弯，禁止使用90度直弯，线路转大弯抽拉更顺畅；冷弯应该避免变形褶皱情况，确保内径一致，确保活线工艺。





线管内总线径不能超过线管截面40%，线管内线路过多将带来线路散热不畅，热量积累导致安全隐患；

同时线路过多将带来线路抽不动变死线的可能。水电路完工做好保护工作，线头用电工胶布缠好。

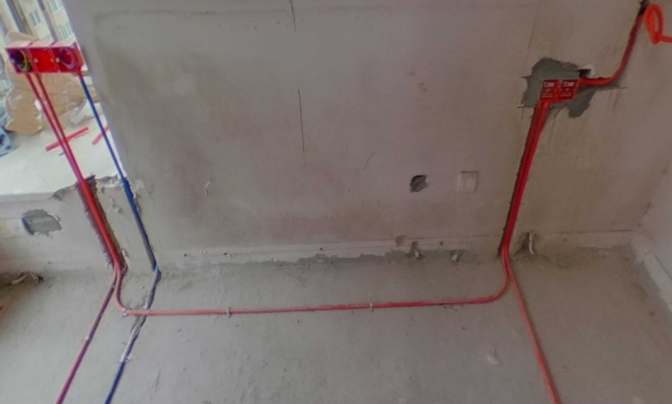

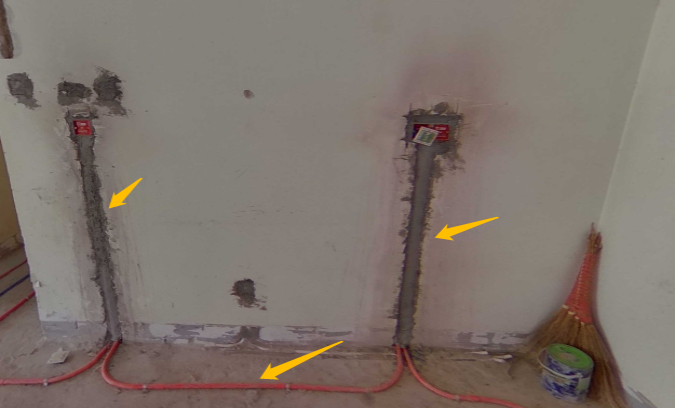

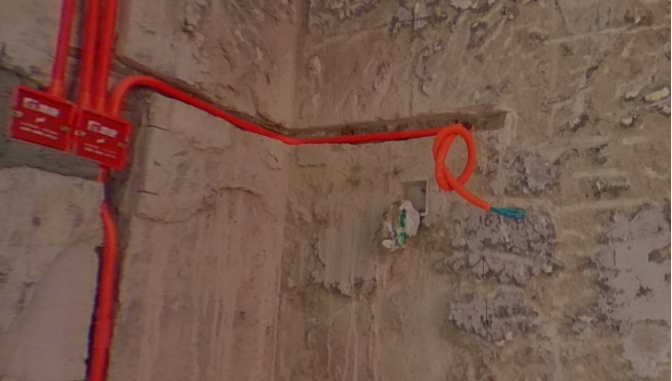

墙面水电路开槽，深度为管外径+1.2公分以上，封槽前湿水，封槽后水泥砂浆需盖住管套不得暴露，确保水泥砂浆能全面固定线管，避免空鼓。



墙面尽量避免长距离横向开槽，优先开竖槽，原则上承重墙限制在30厘米内，非承重墙限制在50厘米内。

如果长距离横槽的话一方面会影响建筑的承重受力情况，对房屋的抗震有影响；

另一方面水泥砂浆封槽受重力及干燥固化时的收缩作用，上边缘结合效果会不佳，开横槽相对来说墙面会更容易开裂。

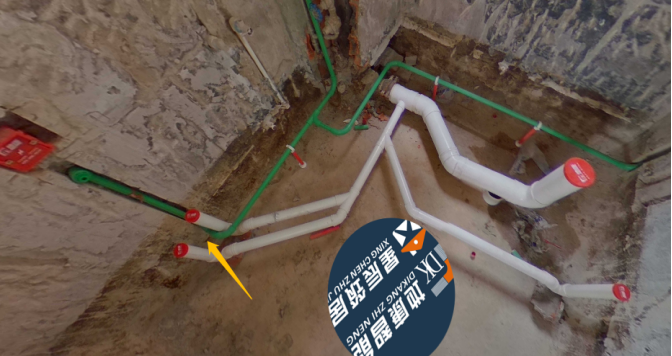

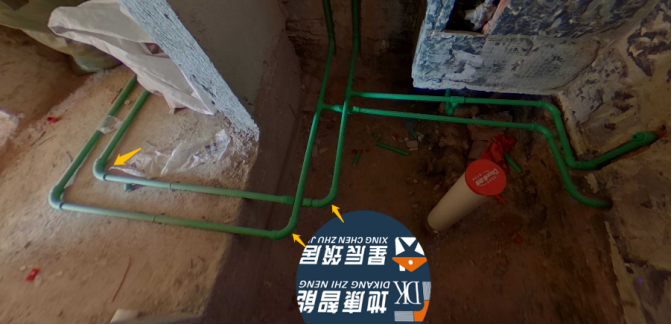

下水管设计走的是最短距离，转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。

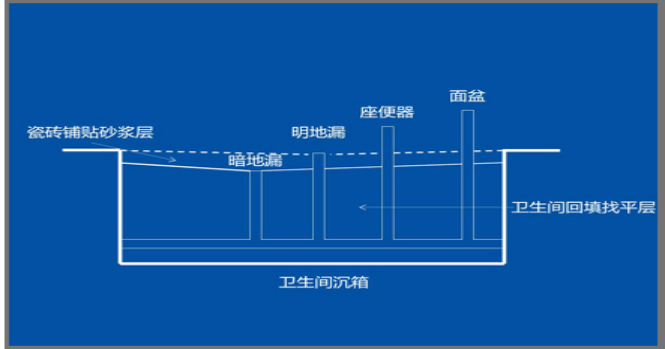

卫生间瓷砖下方设置了二次暗地漏，这样如果之后发生地漏堵塞，水透过地面瓷砖缝隙进入瓷砖下层后，可及时通过二次暗地漏排走，防水性能更安全。

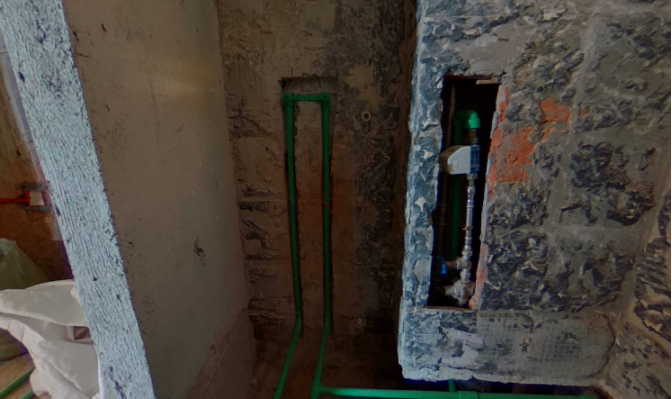

热水管道排布左热右冷，淋浴头应采用双联内丝弯以控制15公分间距，

出水口高度及突出墙面距离应保持一致，间距控制不精确可能导致花洒安装困难、影响美观。





顺水管件，减少水流阻力50%以上，流通更顺畅。大弧度流线型结构设计，流体力学应力分散原理，减少水锤，对水管壁的冲击力小。

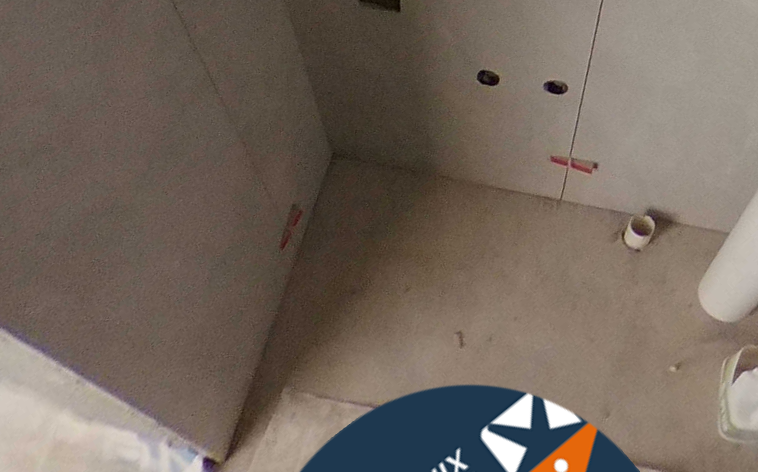

采用墙砖压地砖的贴砖工艺，这样可避免墙面水沿着墙壁流入水泥砂浆层，造成瓷砖下方的积水增加，增加暗地漏以及防水层的防水压力。

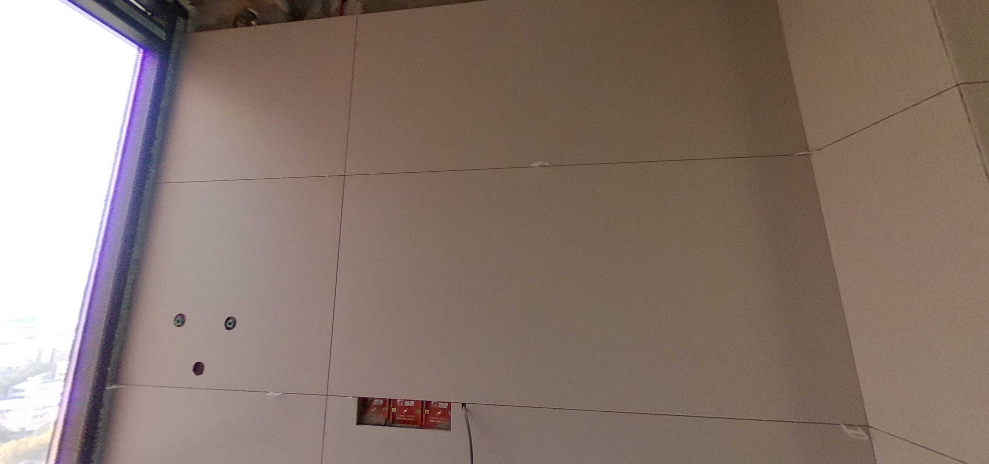

墙砖采用瓷砖胶薄贴法工艺，瓷砖胶薄贴法的优点有：

①瓷砖胶薄贴节省空间，同事瓷砖胶收缩性小，便于把握平整度。②专用粘结剂的高粘结强度和慢特性可以有效防止瓷砖空鼓、掉落。

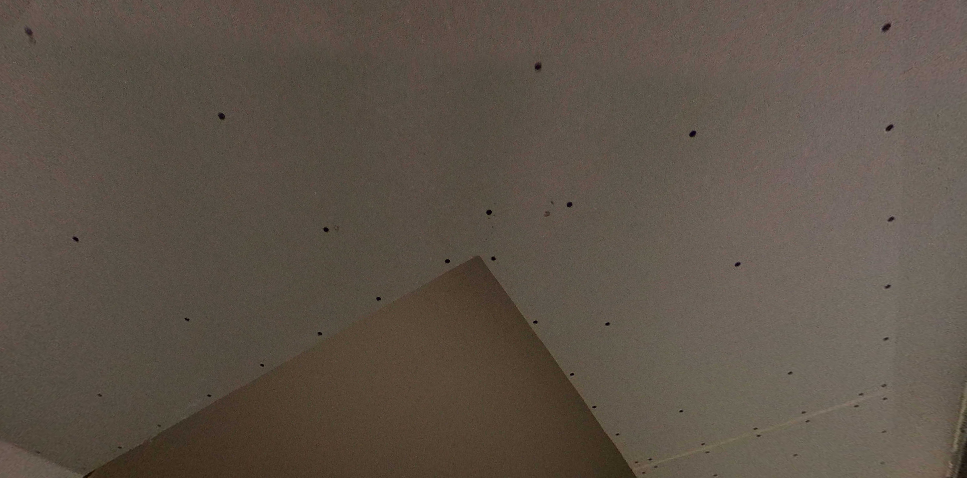

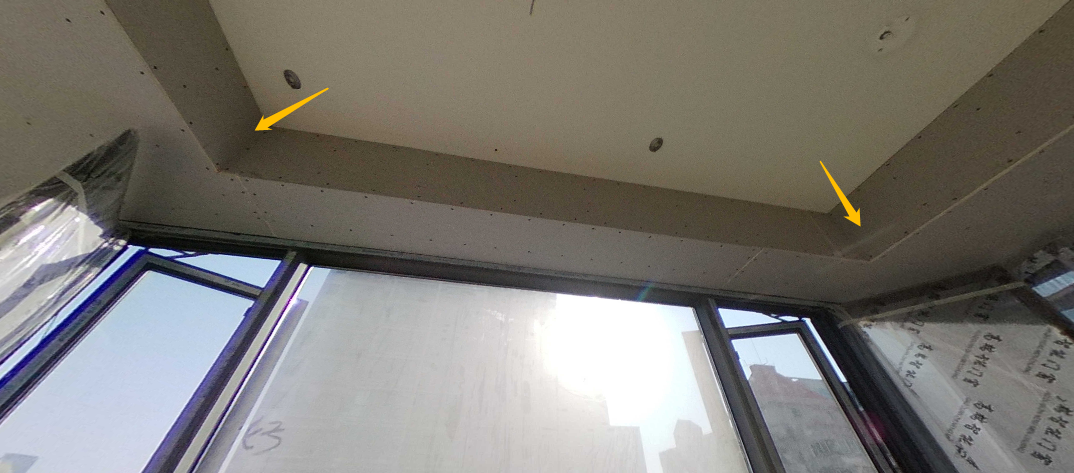

石膏板平头自攻螺丝固定，固定间距不大于200MM，平头自攻螺丝入板0.5MM左右，同时为防止螺丝生锈，使用防锈漆处理。

转角正版工艺：采用整块石膏板切割实现转角功能，避免拼接位置在转角处

转角位置受力容易不均衡导致开裂现象，转角处应用一整块石膏板做镂空转角，避免在转角处做拼缝）。

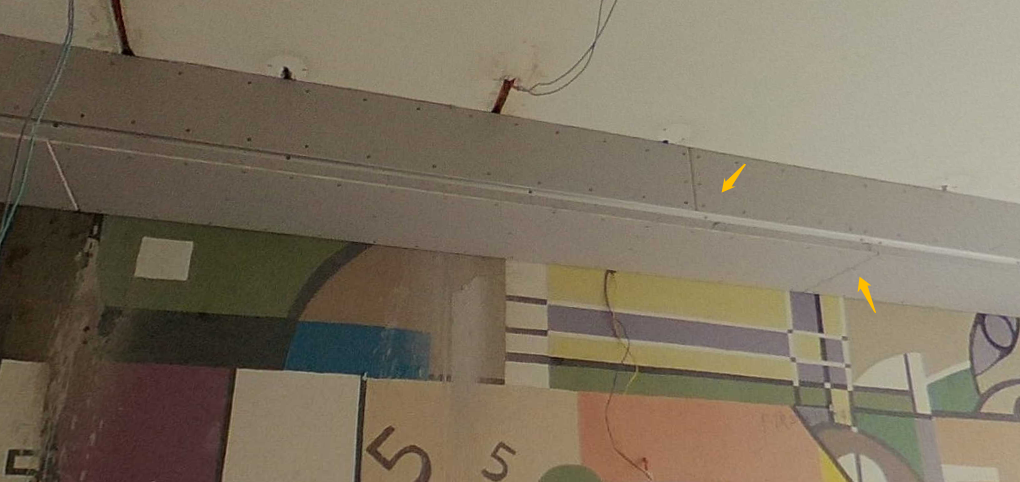

吊顶处石膏板水平面与垂直面的倒V槽需要做错缝安装，这样可以有效防止石膏板发生开裂。

今天先给大家介绍到这里，下次再给大家带来更多的新资讯。
