项目地址：湘江东苑

施工内容：水电改造、装修工程

施 工 方：地康专业水电暖通工程部 星辰筑居装饰工程部

本篇介绍的是湘江东苑的一个工程施工案例。这个案例中讲到的泥木工程的工艺细节比较多，泥木工程一般包括墙地砖、防水层、吊顶、封阳台、门窗、木龙骨隔断墙，那还有一些，像砌墙、粉墙，卫生间回填，门洞调整、地面找平等等的施工，都是在做完水电后才做的。接下来我们一起来看看各个细节。

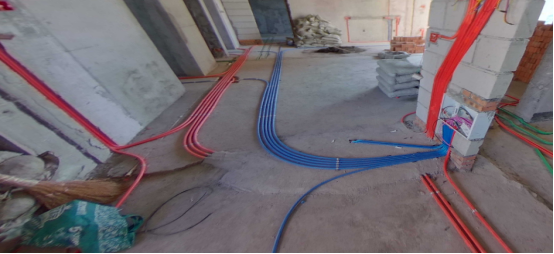

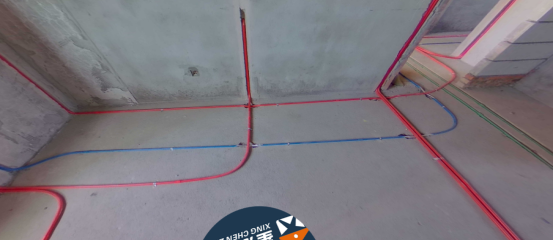

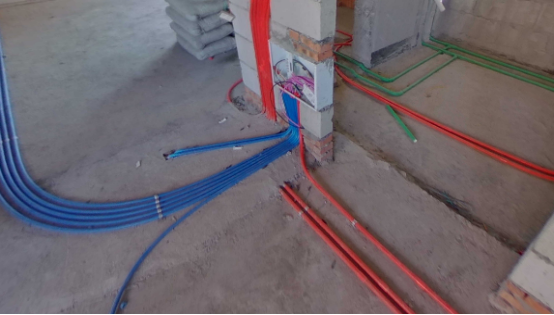

大弧弯布线工艺就是电线管布管拐角时路线呈大弧弯形状，转弯转大弯，转弯圆润顺畅是它的特点。

相比传统布管穿线方式这种可以轻松拉线，穿线更加灵活，可以直接抽动。

后期如果线路想要做些改动（比如改变开关位置），或者线路老化、短路是不必拆掉整个管路，可以抽动电线实现直接换线的。





套管冷弯转大弯，禁止使用90度直弯，线路转大弯抽拉更顺畅；冷弯应该避免变形褶皱情况，确保内径一致，确保活线工艺。

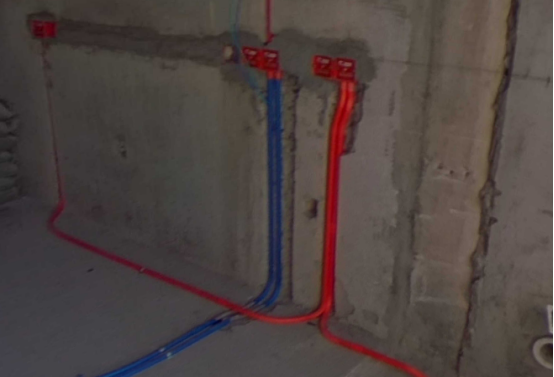

强电线管为红色；弱电线管使用蓝色，采用的贝莱茵弱电线缆（六类线），纯度高达99.95%无氧铜，高纯度，防腐蚀，

减少电器抗阻，保护信号传输；线芯保护套采用的美国进口PE料（美国陶氏化工）、韧性十足，更好的保护线芯；

采用的PVC外被材料，环保阻燃，抗老化能力强，具备很好的抗拉伸特性。

八芯双绞线技术稳定抗干扰、十字骨架隔离减少损耗。贝莱茵线缆已通过网络分析仪和福禄克FLUKE PATCH CORD TEST测试。

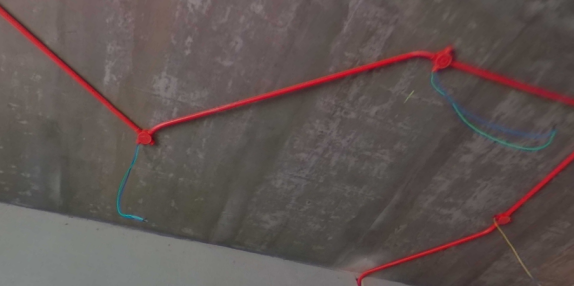

分线盒处理，波纹管保护，灯线接头需采用分线盒处理，以便于散热和检修，消除安全隐患。管内必须保证为整线，拒绝任何接头。





线管内总线径不能超过线管截面40%，线管内线路过多将带来线路散热不畅，

热量积累导致安全隐患；同时线路过多将带来线路抽不动变死线的可能。水电路完工做好保护工作，线头用电工胶布缠好。

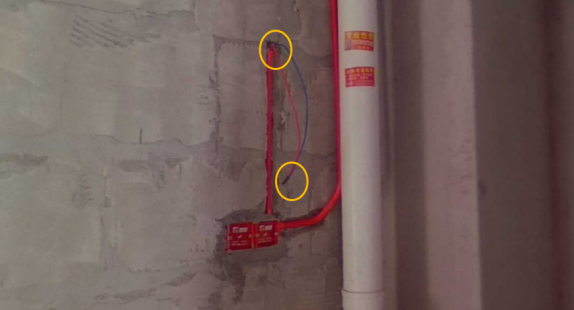

线管入盒、锁扣固定，避免砂浆水泥进入线盒及线管，还可避免导线抽拉过程外绝缘层被破坏，保护导线确保活线，

底盒无切割确保五面粘结受力。此外，为了避免磁场干扰，强电和弱电不能共槽，不能共管，不从同一底盒穿过。





墙面优先开竖槽尽量避免横向开槽，不破坏墙体的抗震性能，开横槽承重墙限制在30cm以内，非承重墙限制在50cm内。

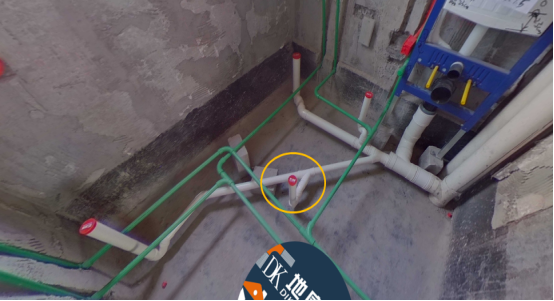

下水管设计走的是最短距离，转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。

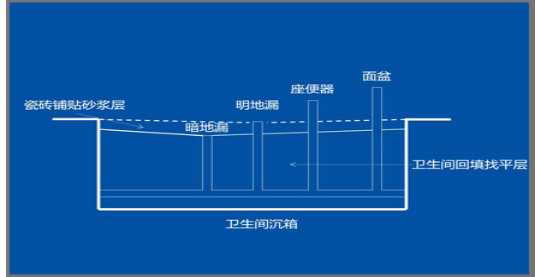

卫生间瓷砖下方设置了二次暗地漏，这样如果之后发生地漏堵塞，水透过地面瓷砖缝隙进入瓷砖下层后，可及时通过二次暗地漏排走，防水性能更安全。

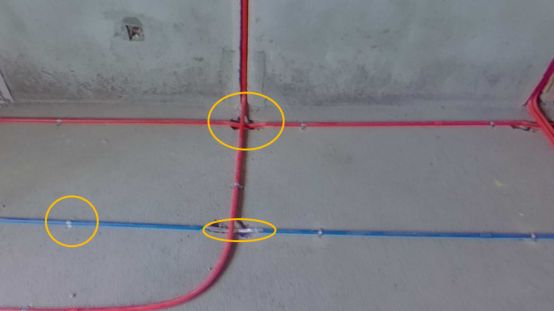

1、线管必须用金属铁皮马鞍卡固定，间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。这样可以避免后期施工移动或松动、接头脱落；

此外，线管之间还需要保留适当的间隙，以便水泥砂浆能顺利进入线管之间的空隙，不然怕后期瓷砖铺贴会出现空鼓现象。



2、强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽，以减少强电磁场对弱电信号的干扰。

此外，强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。

3、给电路管线交叉处必须采用开槽过桥处理，保证地面只有一根管道的高度，严禁管路直接叠加，

直接叠加可能导致后期管路变形破损，水管交叉处也是同理，需做开槽过桥处理。

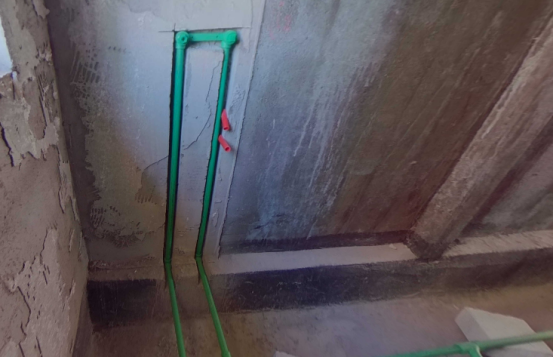

卫生间的冷热水管道排布左热右冷，淋浴头应采用双联内丝弯以控制15公分间距，

出水口高度及突出墙面距离应保持一致，间距控制不精确可能导致花洒安装困难、影响美观。

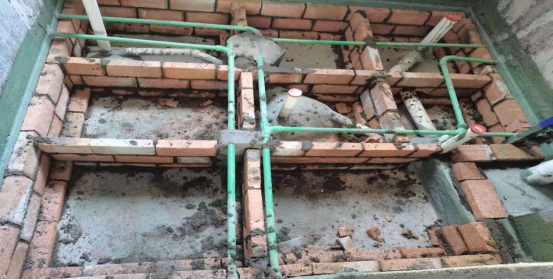

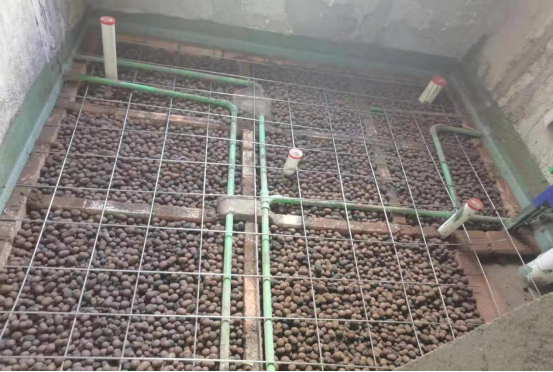

卫生间用红砖砌筑田字网格状，红砖可提供承重性能，回填层内增加了受力结构，砂浆水泥层受力较均匀。

陶粒是一种蜂窝状的人造轻骨料，以页岩、黏土为原料，经过高温焙烧形成，重量轻，不像碎砖块一样有尖锐的棱角，

改善建筑垃圾重量大压迫楼板、碎块棱角尖锐易破坏防水层和管道的问题，是较好较常用的回填材料。



在陶粒回填完成后需要纵横铺设钢筋网格搭于红砖面，然后采用砂浆水泥粗砂（或豆石）包覆钢筋网格形成现浇结构，

再在面层以二次暗地漏为最低点做砂浆水泥找平。强化处理后，面层形成现浇整体，受力更均匀，杜绝局部沉降的隐患。

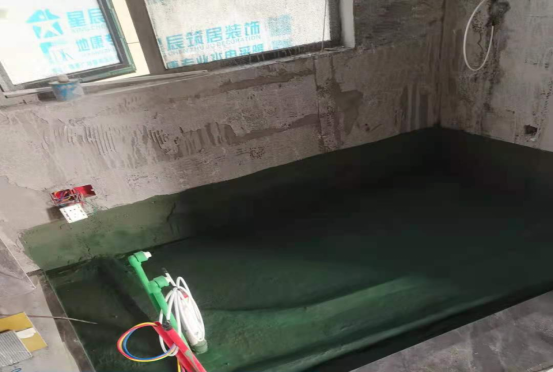

卫生间防水做两层防水，基层处理后做第一层防水，地面防水均匀涂刷三遍，墙面防水涂刷两边，

各遍涂刷方向纵横垂直做十字交叉，涂刷时覆盖部分已涂刷区域重叠涂刷。

卫生间墙面四周防水均做2米高度，阳台洗衣机、洗手台、拖把池区域防水1.5米高度，以避免墙体常年含水形成透水隐患。

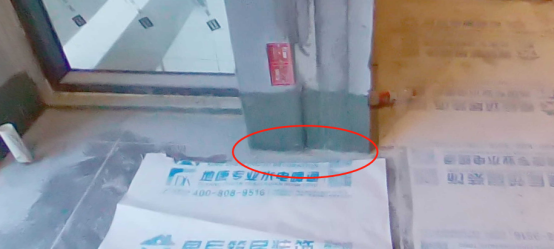

防水施工前对薄弱处进行处理，边缘阴阳角位置、水管管道根部等位置做圆弧顺直处理，

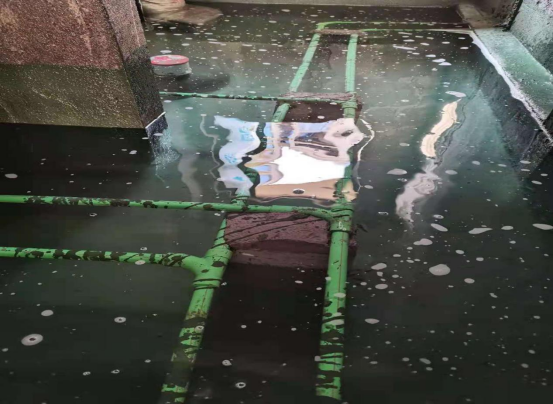

紧贴地面的管道做管道包覆强化处理。防水施工完毕24小时后进行放水蓄水测试，蓄水深度不小于20CM，蓄水时间为48小时。

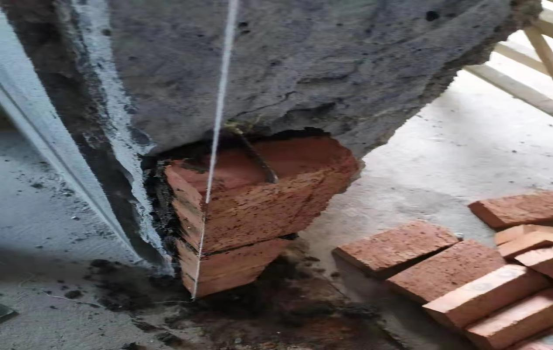

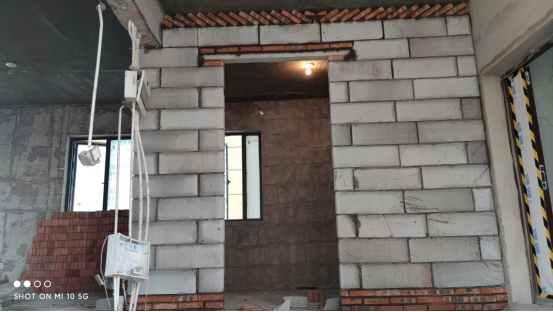

在砌墙的时候通过植筋来增加建筑物的强度及抗震能力，砌墙植筋具有描固以及连接建筑的作用，

并且能够达到续建的作用。另外为了防止新墙墙面与新旧墙衔接处开裂，

将旧墙体砂浆水泥层凿开15mm以上后一体布钢丝网，然后采用砂浆水泥找平至同一平面，将新墙与旧墙形成一个整体。

这样做可以减少由于不同材质、不同时期施工、收缩不同形成的开裂几率，使建筑物的一次结构和二次结构达到一定的稳定性。

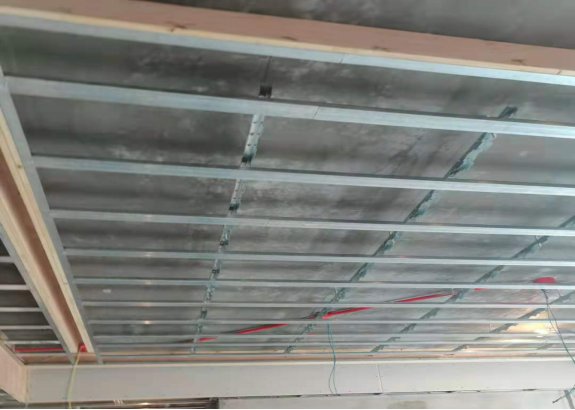

轻钢龙骨成本会高一些，不易造型，但是相比木龙骨更稳定，也不必担忧受潮、虫蛀等问题。另外轻钢龙骨其刚度较大，重量较轻，不易出现形变问题。

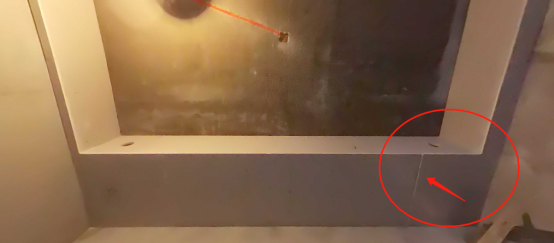

转角正版工艺：采用整块石膏板切割实现转角功能，避免拼接位置在转角处

（转角位置受力容易不均衡导致开裂现象，转角处用一整块石膏板做镂空转角，避免做拼缝）。





石膏板平头自攻螺丝固定，固定间距不大于200MM，平头自攻螺丝入板0.5MM左右，同时为防止螺丝生锈，使用防锈漆处理。

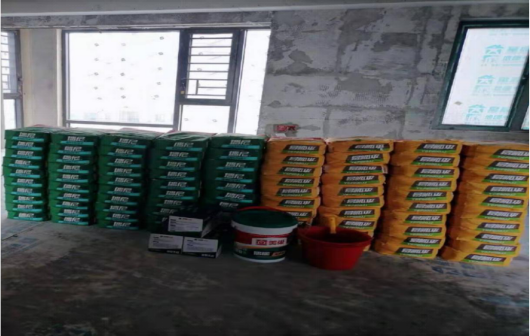

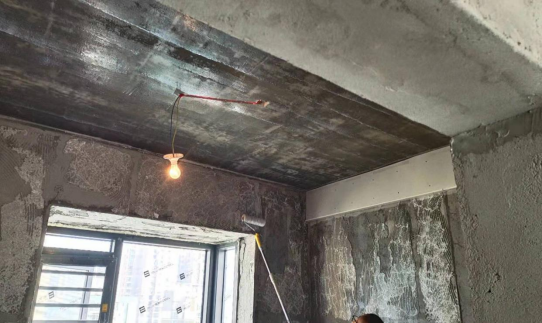

在泥木工程完工后会对墙面做墙固，它是一种水性界面剂的环保材料（我们使用的是美巢GQ500乳白色偏透明墙固），

涂刷在水泥砂浆墙面上，具备较强的渗透力，能使基层密实，增强墙尼腻子于墙体的粘结力，防止空鼓与脱落。

墙固还具备一定的防潮能力，可防止墙面返潮引起墙面霉菌等现象。墙固施工理应在水电、泥工、木工工种完工后，

油漆工程进场时涂刷，涂刷完墙固后紧接下一项墙尼腻子的施工工序，避免装修粉尘污染表面。

而不是像目前很多施工方所做的在进场时即涂刷墙固（有些工地会刷黄色墙锢绿色地固，俗称黄墙绿地），

那待到腻子施工时，墙固表面早已因为后续工程的各项施工而造成干透且布满灰尘，已失去了向墙尼腻子层渗透的能力。

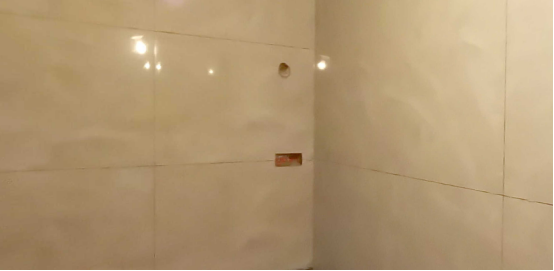

墙砖采用瓷砖胶薄贴法工艺，瓷砖胶薄贴法的优点有：

1、瓷砖胶薄贴节省空间，同事瓷砖胶收缩性小，便于把握平整度。2、专用粘结剂的高粘结强度和慢特性可以有效防止瓷砖空鼓、掉落。





此处会采用墙砖压地砖的贴砖工艺，这样可避免墙面水沿着墙壁流入水泥砂浆层，造成瓷砖下方的积水增加，增加暗地漏以及防水层的防水压力。





今天先给大家介绍到这里，下次再给大家带来更多的新资讯。
