项目地址：保利中航城

施工内容：水电工程 采暖工程

施工方：地康专业水电暖通工程部

本篇介绍的是保利中航城的水电、采暖两项隐蔽项目的工程施工案例。都明白水电工程是家装中的重中之重，而暖通也是每一位业主都强调一定要保证施工质量的一项工程。如果在暖通工程中，没有切实控制好工程的施工质量，将会给后期维修带来非常大的麻烦。



此次水电改造工程中的管道均采用的霍尼韦尔管道，其来自美国，世界500强。

采用纯进口北欧化工原材料，杰出的热稳定性、抗老化性和纯度是此材料的特性。材料良好的焊接和热熔特点达到了永久性一体连接。





强电线管为红色；弱电线管使用蓝色，采用的贝莱茵弱电线缆（六类带屏蔽千兆网线），纯度高达99.95%无氧铜，高纯度，防腐蚀，

减少电器抗阻，保护信号传输；线芯保护套采用的美国进口PE料（美国陶氏化工）、韧性十足，更好的保护线芯；

采用的PVC外被材料，环保阻燃，抗老化能力强，具备很好的抗拉伸特性。八芯双绞线技术稳定抗干扰、十字骨架隔离减少损耗。

贝莱茵电线缆已通过网络分析仪和福禄克FLUKE PATCH CORD TEST测试。

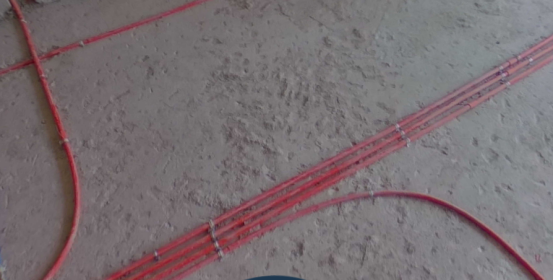

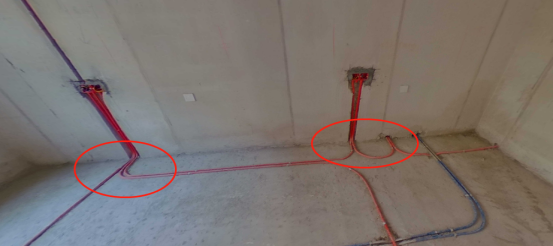

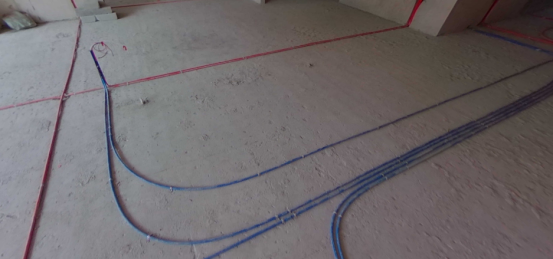

大弧弯布线工艺就是电线管布管拐角时路线呈大弧弯形状，转弯转大弯，转弯圆润顺畅是它的特点。

相比传统布管穿线方式这种可以轻松拉线，穿线更加灵活，可以直接抽动。

后期如果线路想要做些改动（比如改变开关位置），或者线路老化、短路是不必拆掉整个管路，可以抽动电线实现直接换线的。





线管必须用金属铁皮马鞍卡固定，间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。这样可以避免后期施工移动或松动；

此外，线管之间还需要保留适当的间隙，以便水泥砂浆能顺利进入线管之间的空隙，不然后期瓷砖会有空鼓的风险。

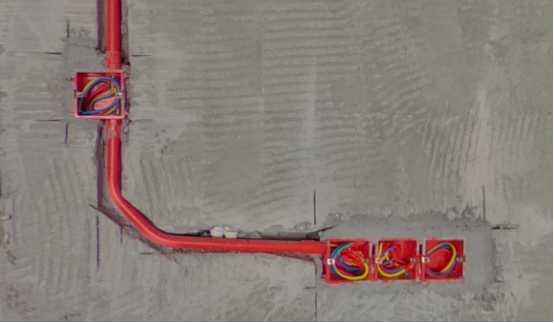

线管入盒、锁扣固定，避免砂浆水泥进入线盒及线管，还可避免导线抽拉过程外绝缘层被破坏，保护导线确保活线，

底盒无切割确保五面粘结受力。此外，为了避免磁场干扰，强电和弱电不能共槽，不能共管，不从同一底盒穿过。





套管冷弯转大弯，禁止使用90度直弯，线路转大弯抽拉更顺畅；冷弯应该避免变形褶皱情况，确保内径一致，确保活线工艺。

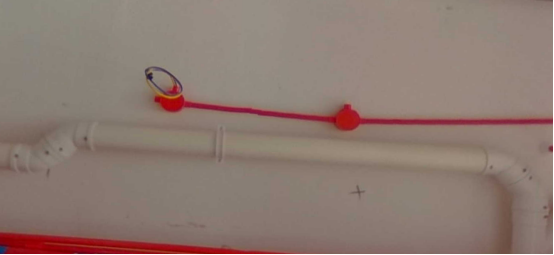

分线盒处理，波纹管保护，灯线接头需采用分线盒处理，以便于散热和检修，消除安全隐患。管内必须保证为整线，拒绝任何接头。

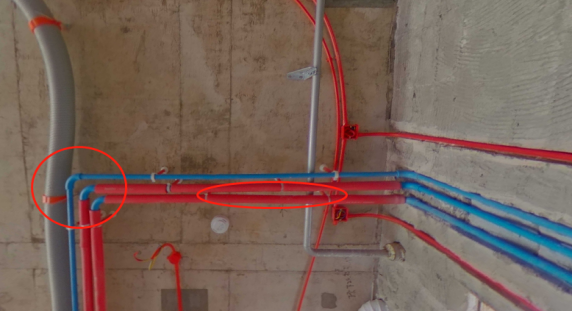

强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽，以减少强电磁场对弱电信号的干扰。

同样，为了减少强电磁场对弱电信号的干扰，强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。

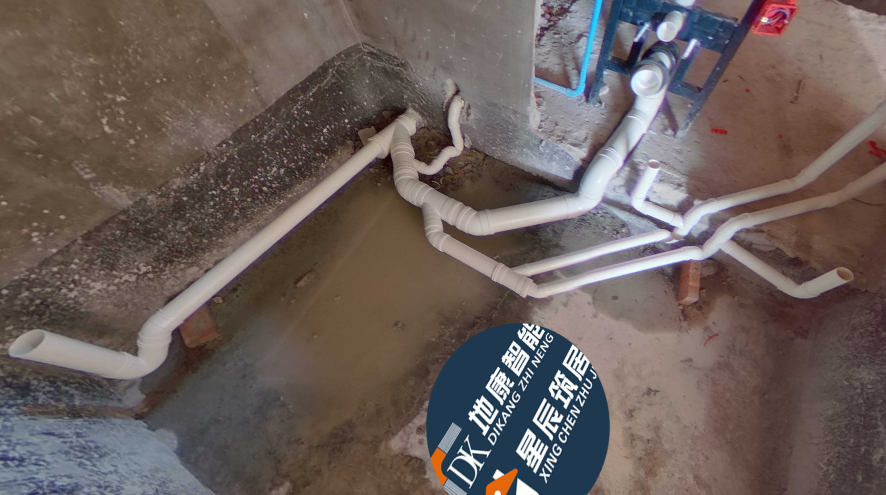

下水管设计走的是最短距离，转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。

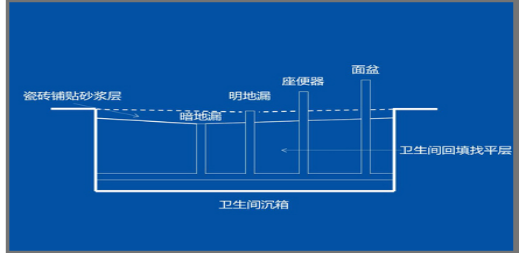

卫生间瓷砖下方设置了二次暗地漏，这样如果之后发生地漏堵塞，水透过地面瓷砖缝隙进入瓷砖下层后，可及时通过二次暗地漏排走，防水性能更安全。







冷热水管道排布左热右冷，淋浴头应采用双联内丝弯以控制15公分间距，

出水口高度及突出墙面距离应保持一致，间距控制不精确可能导致花洒安装困难、影响美观。





水管走顶时，水管会直接裸露在吊顶内，在运输热水的过程中水温会损耗。在此情况下热水管需要做保温处理，

保温套管采用华美CLASS1B1级高品质专用保温棉，保温性能强、抗老化。此外全屋采用顺水管件，降低了水流阻力，让水流会更顺畅。

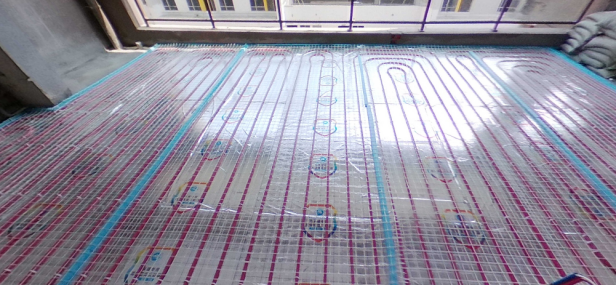

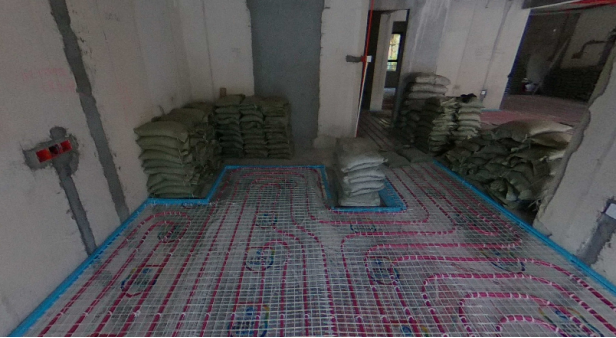

1、盘管间距应均匀（16管间距15厘米，20管间距20厘米）、使用卡钉固定；2、反射膜应铺贴平整，交接处应搭接，搭接宽度20mm-50mm，

搭接处不采用铝箔胶带粘结以避免高温加热污染，采用淋水搭接，采用卡钉固定（热量定向向上传递）

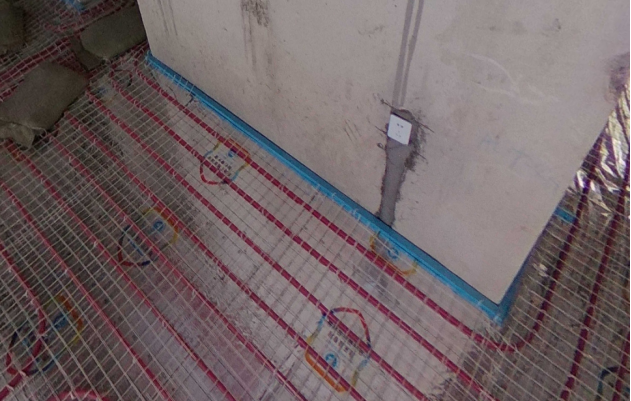

所有墙面四周均布置边界保温条(转角45度拼角)（阻止热量从墙面传递、缓冲水泥层的热胀冷缩防止地面形变）。

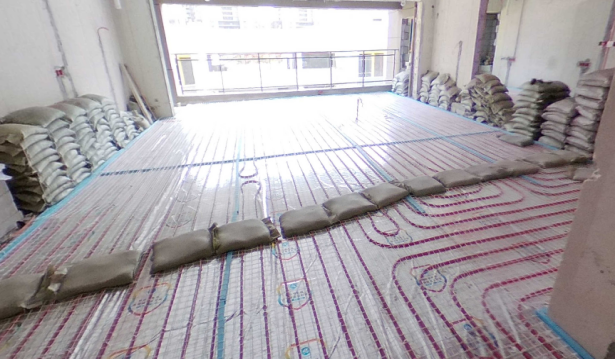

提前根据户型功能区域进行合理的回路规划（分路数为敷设面积/20。盘管长度超过100M需做多路规划，单回路单管，不得管道连接使用）

所有墙面四周均布置边界保温条(转角45度拼角)（阻止热量从墙面传递、缓冲水泥层的热胀冷缩防止地面形变）。



今天先给大家介绍到这里，下次再给大家带来更多的新资讯。
