案例分享 | 浪琴山水电改造施工案例
发布日期:2022-2-12   点击次数:126

项目地址:浪琴山

施工内容:水电工程   装修工程

施 工 方:地康专业水电暖通工程部    星辰筑居装饰工程部


以下为浪琴山的一个工程施工案例,我们负责的是全屋的水电改造以及装修工程。很多人都知道新房装修一旦开始动工,我们面临的第一个坎就是水电改造。水电改造是个隐形项目,一旦封上很难再动。但它又非常重要,如果做不好,降低生活质量不说,还会对居住安全造成影响。那今天就先介绍本案例中水电改造的部分工艺细节。

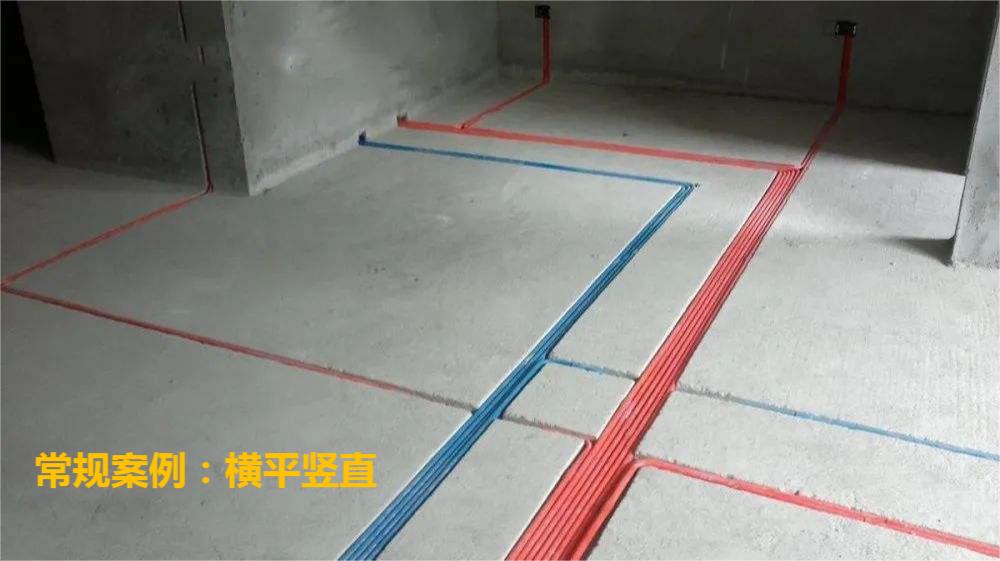

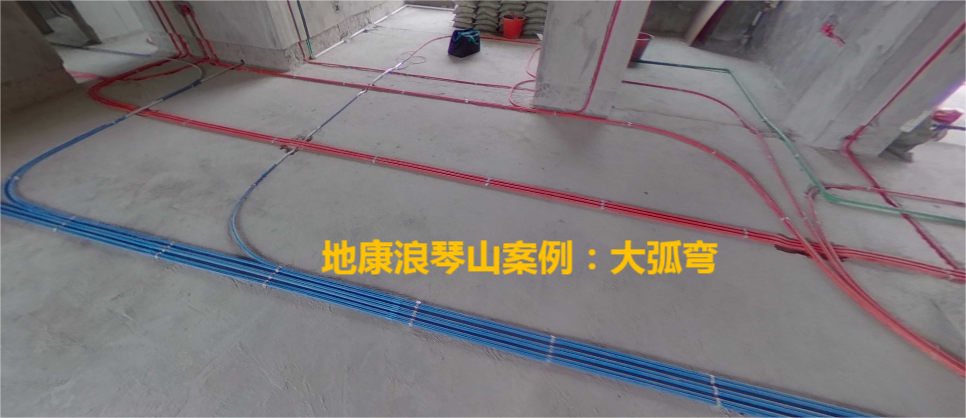

全屋布线工艺采用的是大弧弯布线工艺大弧弯布线工艺就是电线管布管拐角时路线呈大弧弯形状,转弯转大弯,转弯圆润顺畅是它的特点。相比传统布管穿线方式这种可以轻松拉线,穿线更加灵活,可以直接抽动。后期如果线路想要做些改动(比如改变开关位置),或者线路更换、故障排除是不必拆掉整个管路的。

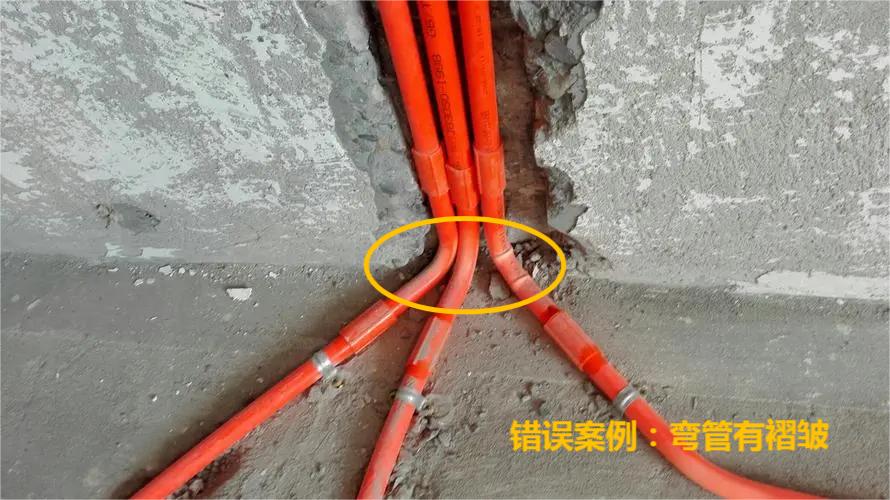

冷弯弹簧应匹配,线管质量要好,弯管手法要细致。如果弹簧不匹配、线管质量品质不好或弯管手法不对都可能出现线管破损、变形、褶皱。这样就直接影响到线管对线的保护,引起内孔变小、拉线困难、死线等等问题。

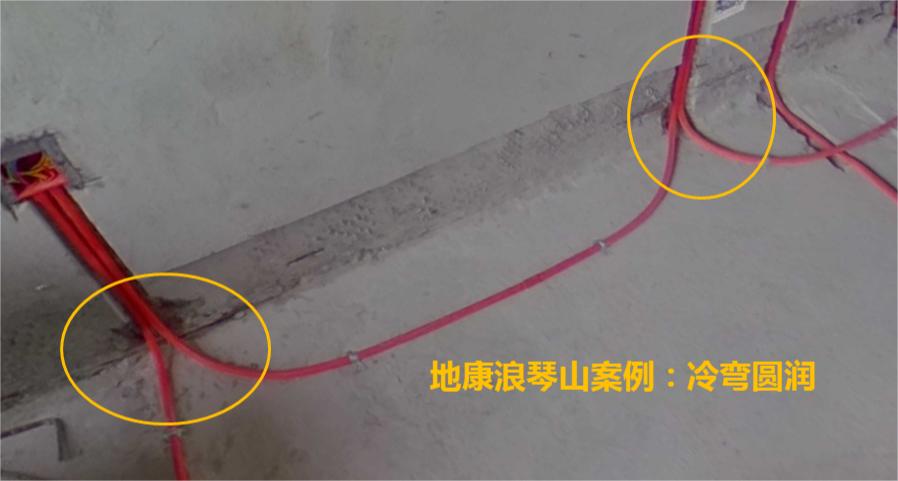

套管冷弯转大弯,禁止使用90度直弯,线路转大弯抽拉更顺畅;冷弯应该避免变形褶皱情况,确保内径一致,确保活线工艺。

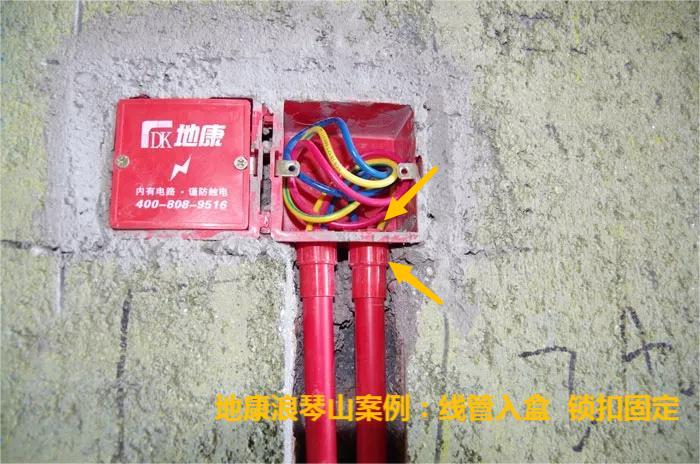

线管入盒、锁扣固定,避免砂浆水泥进入线盒及线管,还可避免导线抽拉过程外绝缘层被破坏,保护导线确保活线,底盒无切割确保五面粘结受力。此外,为了避免磁场干扰,强电和弱电不能共槽,不能共管,不从同一底盒穿过。

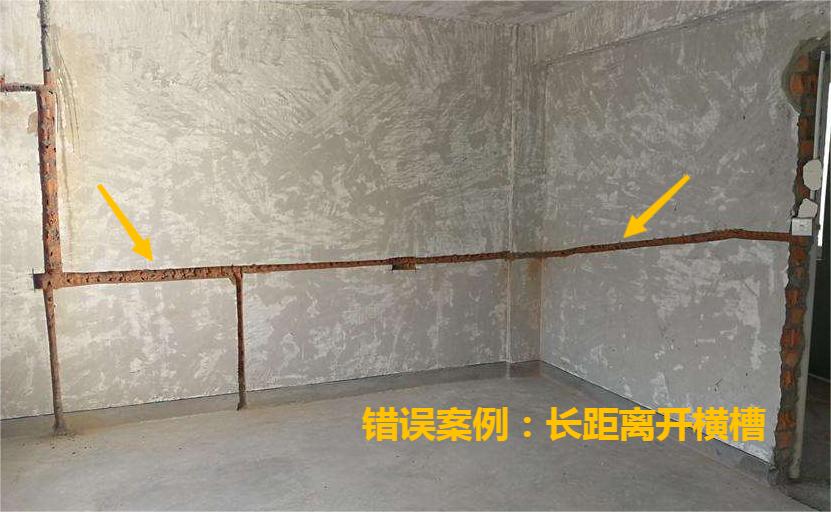

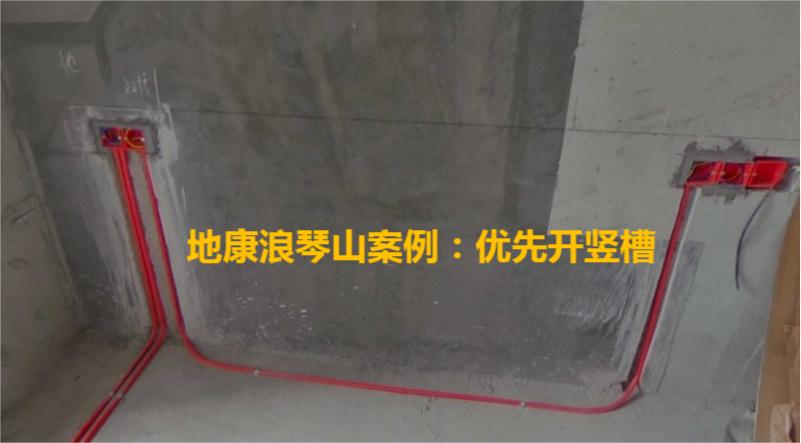

墙面尽量避免长距离横向开槽,优先开竖槽,原则上承重墙限制在30厘米内,非承重墙限制在50厘米内。如果长距离横槽的话一方面会影响建筑的承重受力情况,对房屋的抗震有影响;另一方面水泥砂浆封槽受重力及干燥固化时的收缩作用,上边缘结合效果会不佳,开横槽相对来说墙面会更容易开裂。

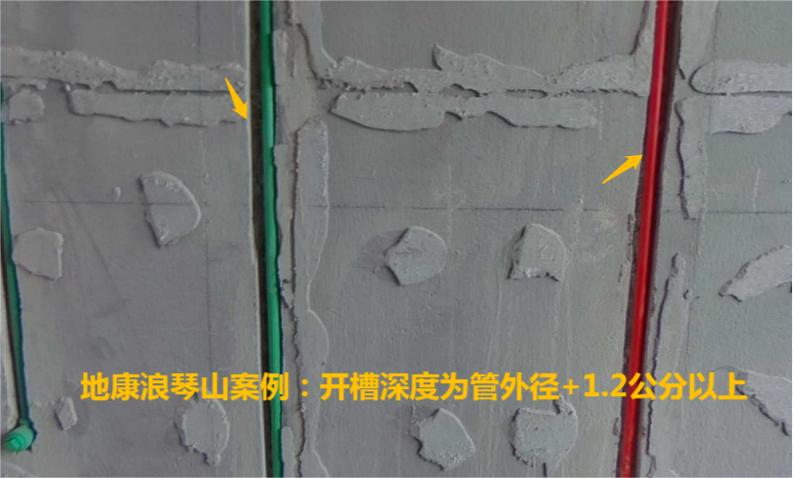

墙面水电路开槽,深度为管外径+1.2公分以上,封槽前湿水,封槽后水泥砂浆需盖住管套不得暴露,确保水泥砂浆能全面固定线管,避免空鼓。





本案例选择水管走顶,水管走顶优势在于: 1.避免横向开槽,不破坏墙体的抗震性能。 2.水管走顶管道接头在吊顶内,如有漏水会有明显的声音及痕迹,可以第一时间发现漏水点及时修补避免问题扩大。 3.水管走顶容易拆卸,一旦发现漏水直接打开吊顶就能维修,降低漏水砸地维修的破坏程度。此外水管走顶时,热水管应作保温处理以减少管内热水能量损失。

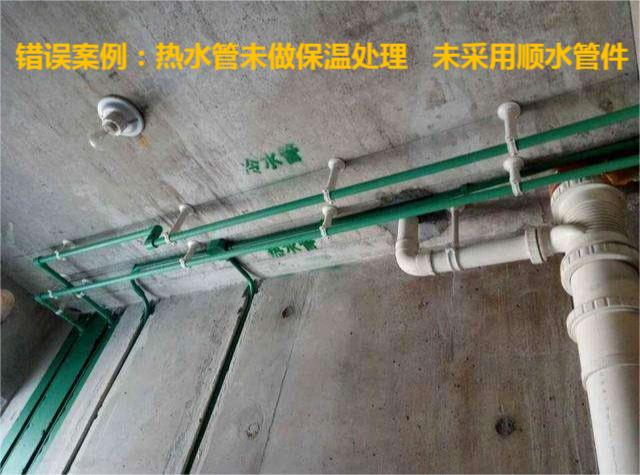

需要注意的是水管走顶时,水管会直接裸露在吊顶内,在运输热水的过程中水温会损耗。在此情况下热水管需要做保温处理,保温套管采用华美CLASS1B1级高品质专用保温棉,保温性能强、抗老化。


另外水管会采用顺水管件,减少水流阻力50%以上,流通更顺畅。大弧度流线型结构设计,流体力学应力分散原理,减少水锤,对水管壁的冲击力小

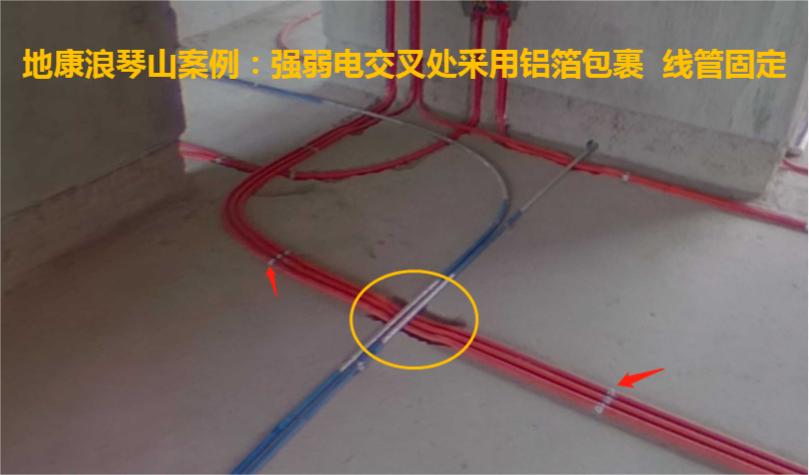

强弱电交叉处须采用铝箔在弱电线管上包裹屏蔽,以减少强电磁场对弱电信号的干扰。同样,为了减少强电磁场对弱电信号的干扰,强电与弱电线管长距离并行的情况下需要保持大于30厘米的距离。


线管必须用金属铁皮马鞍卡固定,间距不能大于60cm-80cm。地面不能打孔处需用水泥固定。这样可以避免后期施工移动或松动;此外,线管之间还需要保留适当的间隙,以便水泥砂浆能顺利进入线管之间的空隙,不然后期瓷砖会有空鼓的风险。

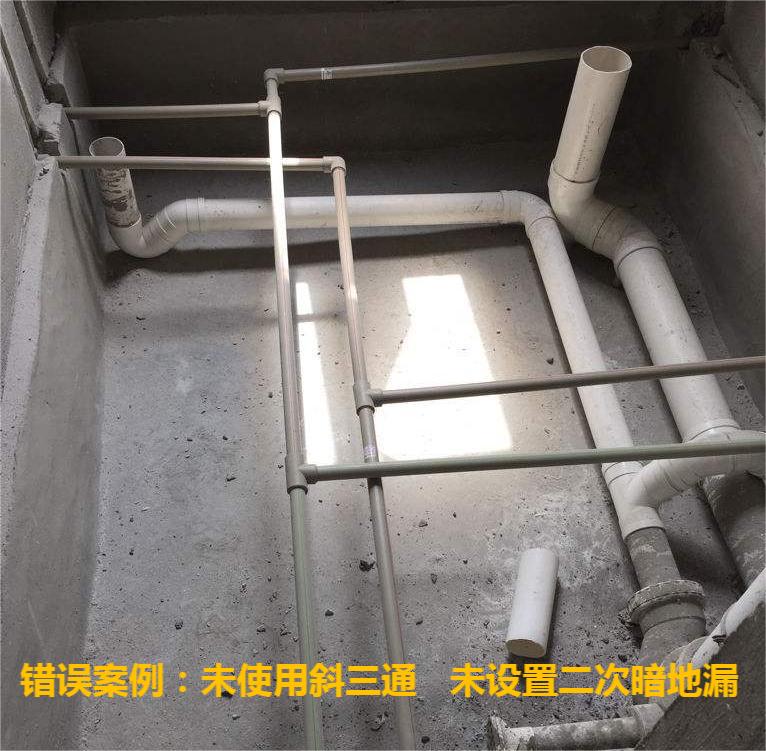

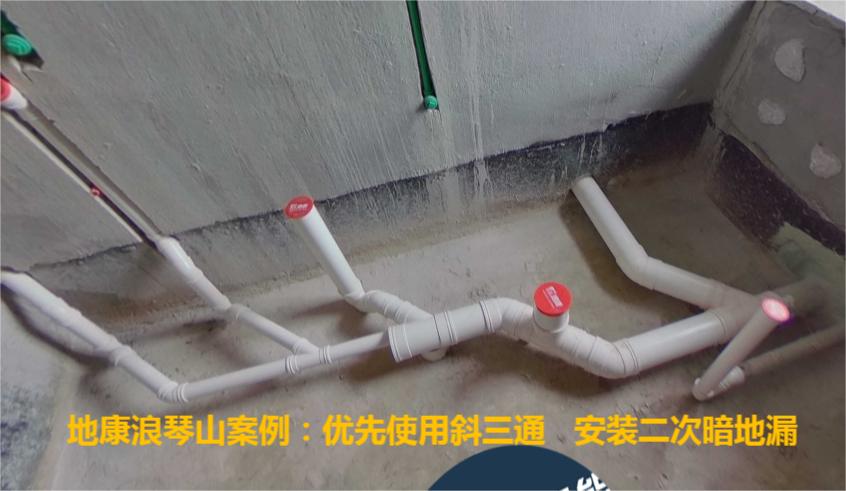

下水管设计走的是最短距离,转弯和分管的地方优先使用斜三通以保障更好的排水速度、减少排水拥堵的可能性。卫生间瓷砖下方设置了二次暗地漏,这样如果之后发生地漏堵塞,水透过地面瓷砖缝隙进入瓷砖下层后,可及时通过二次暗地漏排走,防水性能更安全。

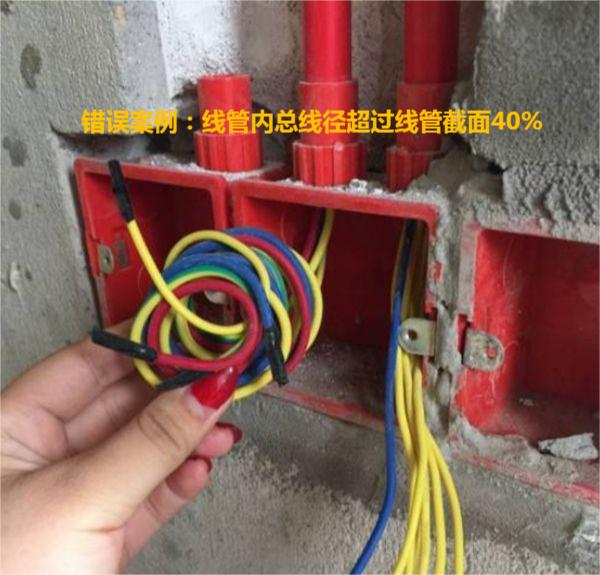

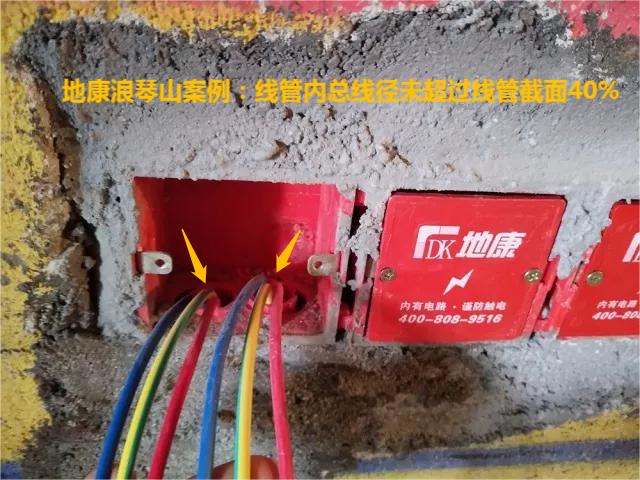

线管内总线径不能超过线管截面40%,线管内线路过多将带来线路散热不畅,热量积累导致安全隐患;同时线路过多将带来线路抽不动变死线的可能。



今天先给大家介绍到这里,

下次再给大家带来更多的新资讯。
