水电验收工地播报——细节决定专业!
发布日期:2019-7-6   点击次数:651

项目详情
项目地址:润和又一城
业     主  :陈先生
项目类型:水电改造
材料配置:保利HI-PPR水管、恒飞家装环保线、贝莱茵弱电线、地康定制线管、底盒等。


老子说:“天下难事,必做于易;天下大事,必做于细“。 水电改造一直是整个装修过程中的”大事“。现在做的好看的水电工程不在少数,但真正经得起细节推敲的却不多。地康多年来一直秉着”细节决定专业“的精神。每一个工艺细节都代表我们的专业态度!

下面以润和又一城为例,图文并茂带您感受地康的专业!



电路


入户处地面电路,干区(客餐厅、卧室)电路走地

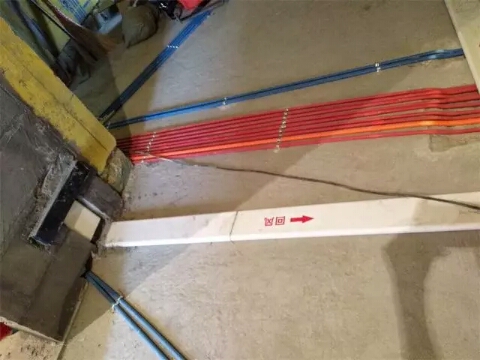

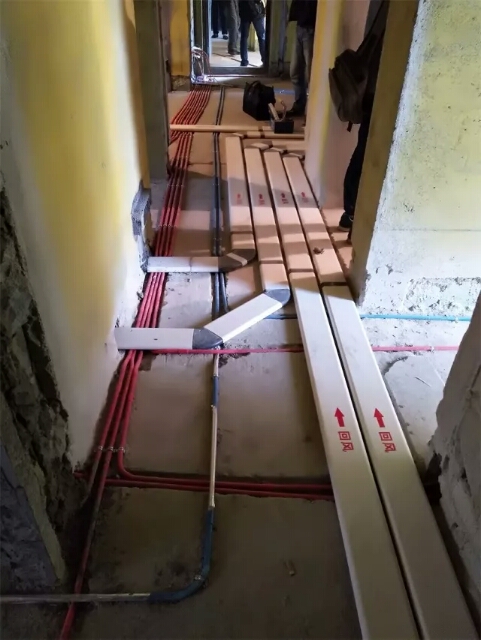

过道电路,白色为新风系统地回风管,下篇开讲!

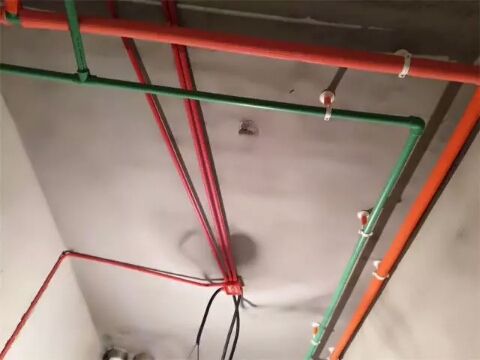

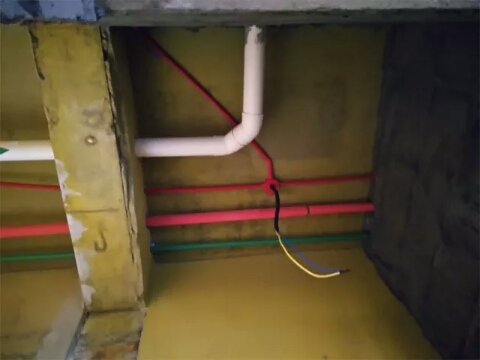

卫生间电路走,湿区(厨卫,考虑到地面有湿气)的电路走顶。

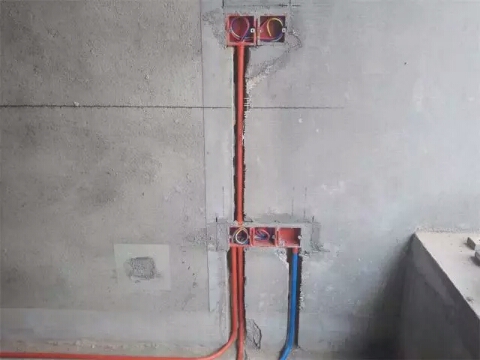

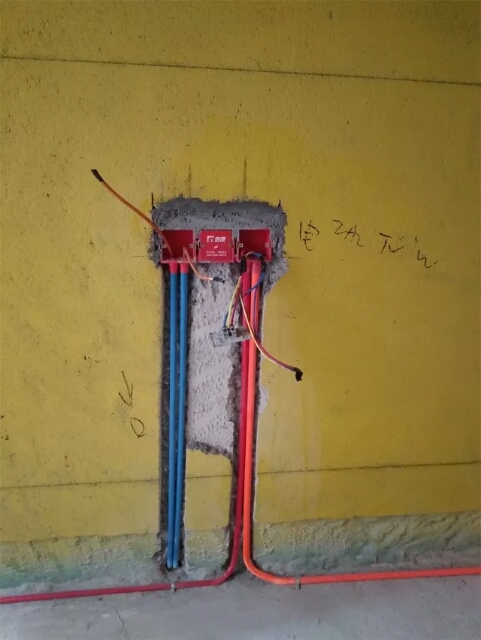

线管严格分色,强电线管用红色、弱电线管用蓝色。方便辨认以及后期查看维护等。

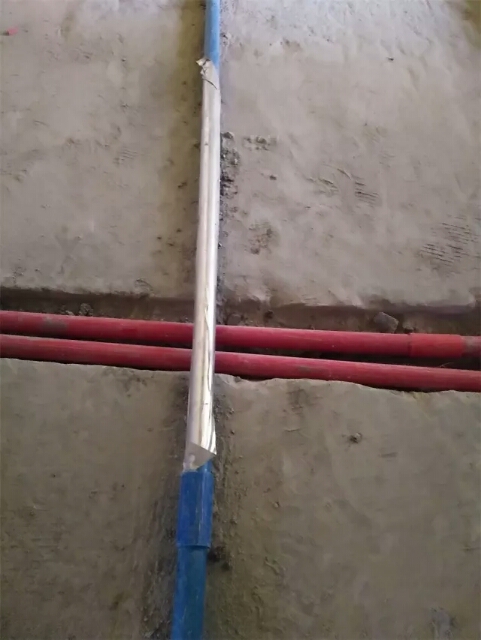

管路有交叉的地方需做过桥处理(保证地面只有一根管的高度,不影响泥工找平层高度)且强弱电交叉部位套锡箔纸防止信号干扰。



地面线管每隔60-80cm用金属铁皮马鞍卡固定。

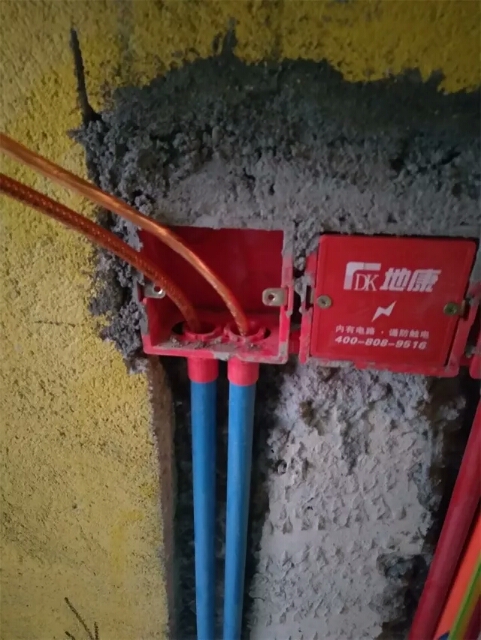

弱电线(分别为网线和电视线)保持单管单线,不能穿在同一管内。



线管内总线径不能超过线管截面40%,一般单管为单组线(火、零、地线),线管内线路过多将带来线路散热不畅,导致安全隐患;同时线路过多将带来线路抽不动变死线的可能。

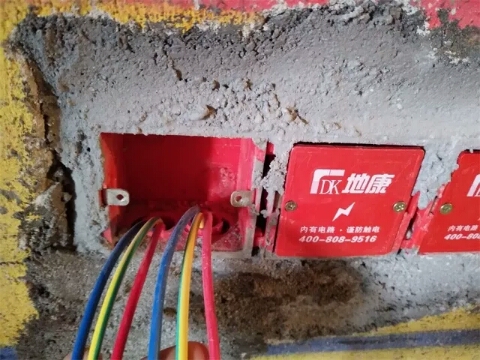

暗盒全部采用锁扣入盒工艺,防止抽线时磨损电线表皮,且暗盒固定需保持水平。

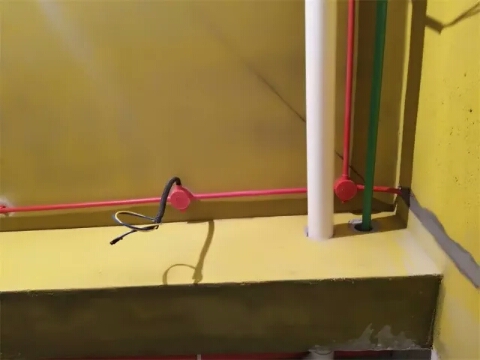

灯线接头采用分线盒处理,以便于检修,消除安全隐患。管内必须保证为整线,拒绝任何接头。线头处用黑色波纹管做好保护。



水路

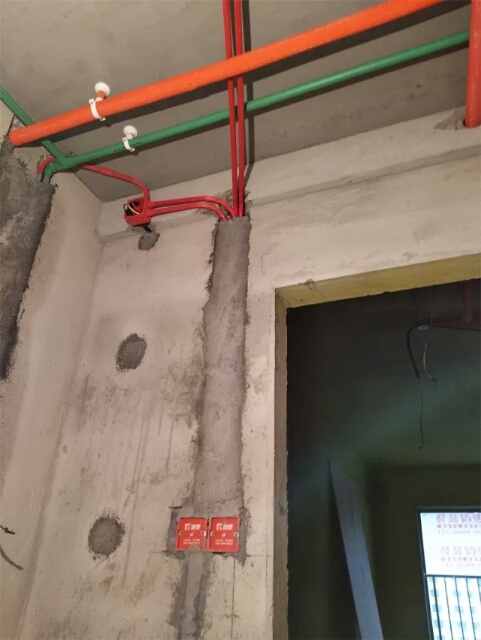

水管走顶,冷热水管均采用热水管,抗压性能更好,热水管套用保温棉。



走顶的水管每隔60-80cm采用顶卡固定。

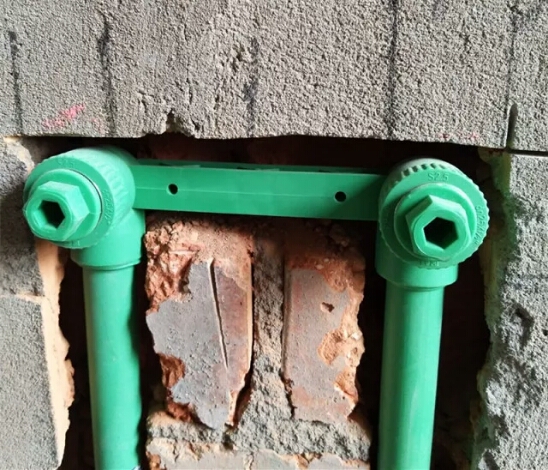

淋浴水口采用双联内丝弯,很好的控制15公分的标准间距,出水口高度及突出墙面距离。方便后期安装淋浴花洒。

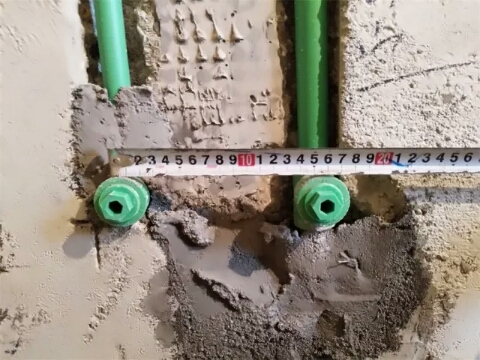

其余冷热水口也保持15公分标准间距

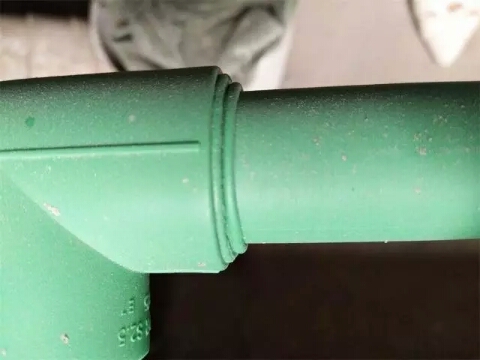

热熔接头呈“双眼皮”状,无虚焊、假焊等现象。

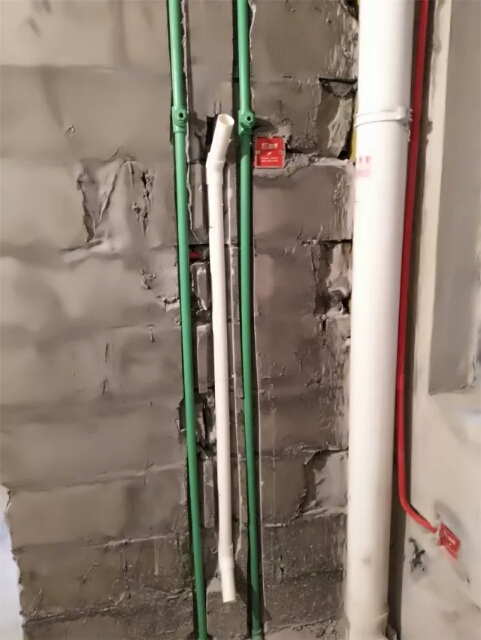

冷热水管不同槽,且保持间距15cm, 厨房预留φ50管方便日后穿燃气管。


卫生间水路


过道水路




排水

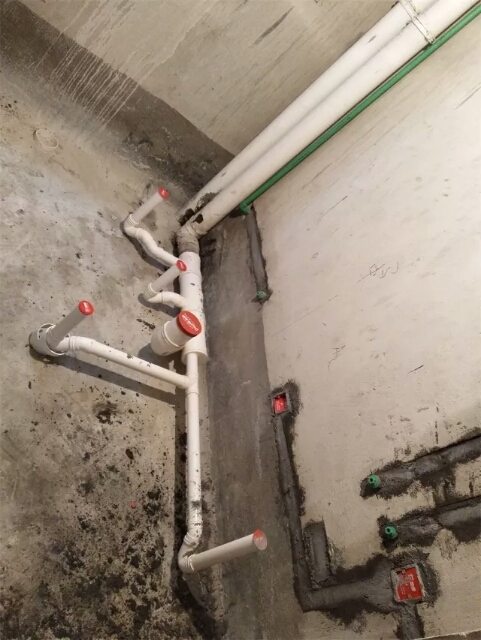

卫生间排水管路,所以排水口均做防水弯防臭处理(主卫座便带存水弯所以不需要额外做)


下水管设计走最短距离,转弯和分管的地方优先使用斜三通以保障更好的排水速度。

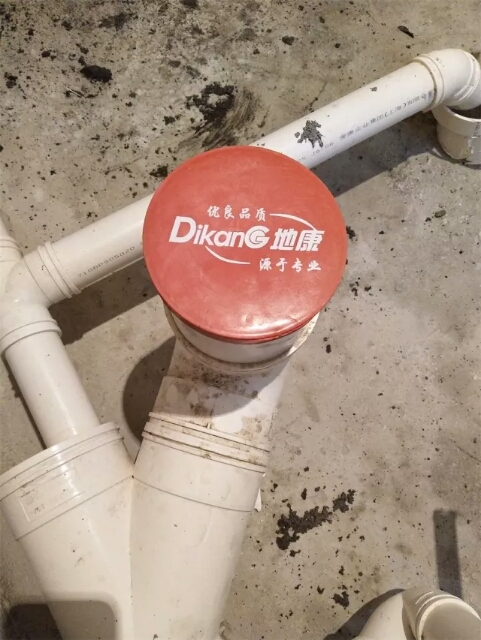

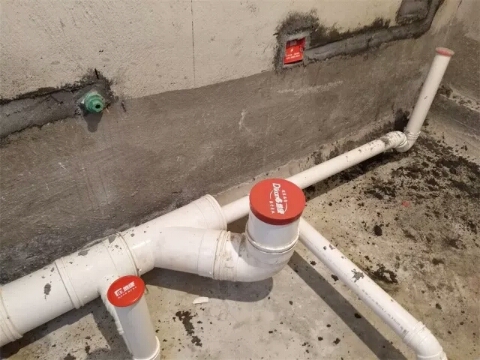

排水管口用保护盖做好保护,防止后期工种施工时有泥沙掉落,增加堵塞风险。

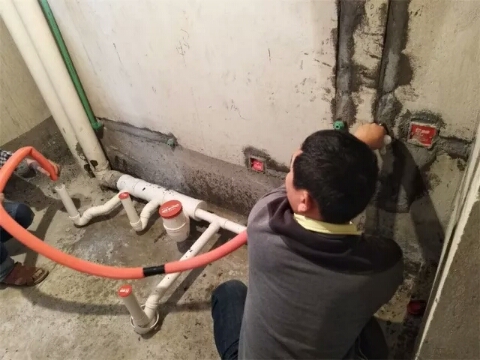

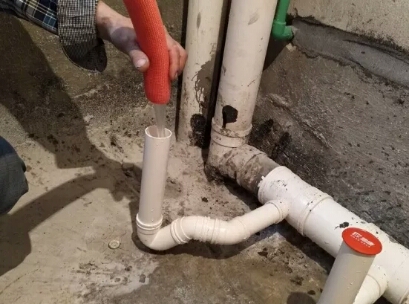

排水管道做通水测试,以确保排水畅通无堵塞。
