八方小区暖气片一期工程完工
发布日期:2019-6-23   点击次数:941


项目详情



项目地址:八方小区

      主:李先生

项目类型:水电改造、暖气片

系统配置:菲斯曼锅炉、巴瑞克分集水器、巴瑞克五层阻氧管、迪诺暖气片。



暖气片常见施工工艺有两种:双管并联和章鱼式布管

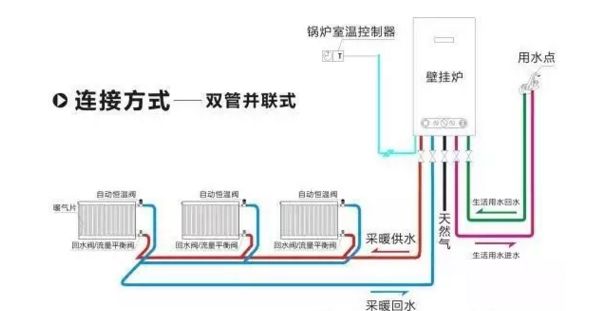

双管并联:是一根主供水管出来之后,通过几根支管开三通分往各个暖气片。

优点:管道行程短,存水量少,升温速度相对较快,也因为管道短,价格相对便宜。值得一提的是对管道接头的标准非常高。

缺点:管道系统有接头,有漏水隐患。暖气片热平衡效果不佳,近端制热好,末端制热差。

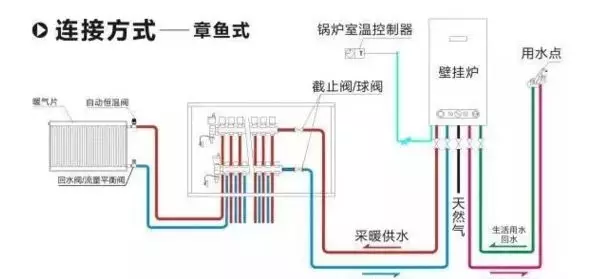

章鱼式的供水方式:是由壁挂炉加热后的水,通过一个分集水器,然后由分集水器,分别通过几段管路,像对应的暖气片供热,每个暖气片都是单独的回路。

优点:没有接头,渗漏风险基本为零。每组暖气片都是单独回路,热平衡效果好。

缺点:管道数量略多,导致安装成本增加,且需要预留位置安装分集水器。



接下来地康要和大家分享的八方小区做的是章鱼式布管。

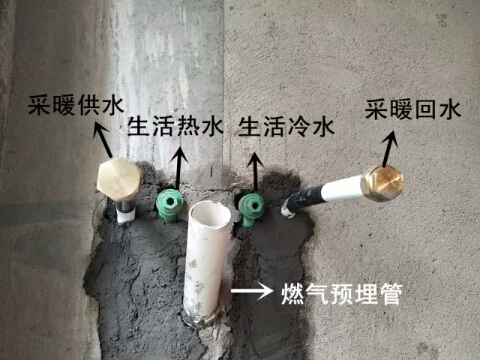

壁挂炉定位及水口预埋

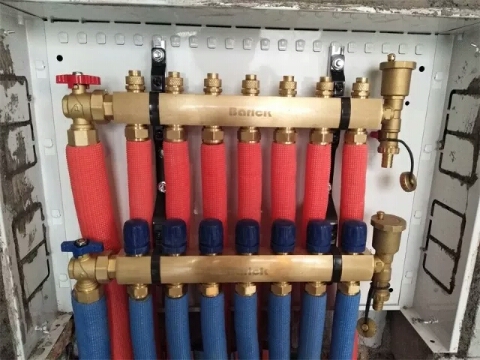

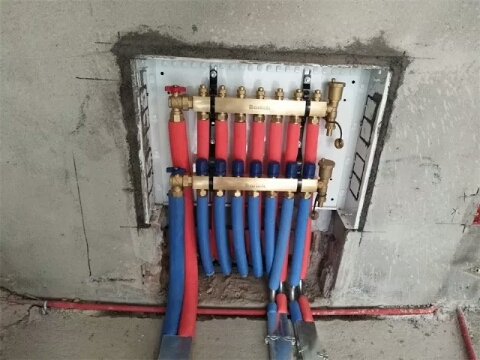

分集水器安装:德国原装进口巴瑞克



管道为pexc五层阻氧管,套用保温管

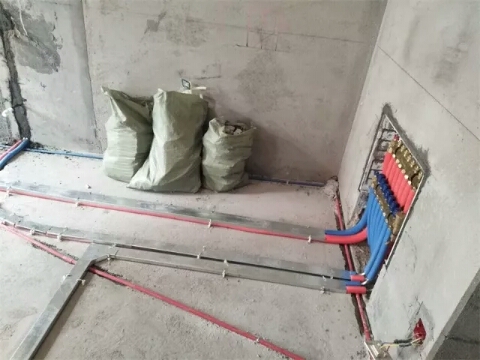

每组暖气片对应一个回路,预埋的管道均为整管,没有接头。

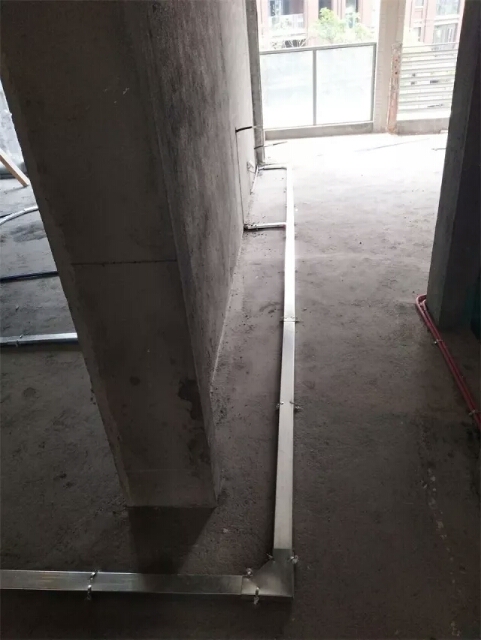

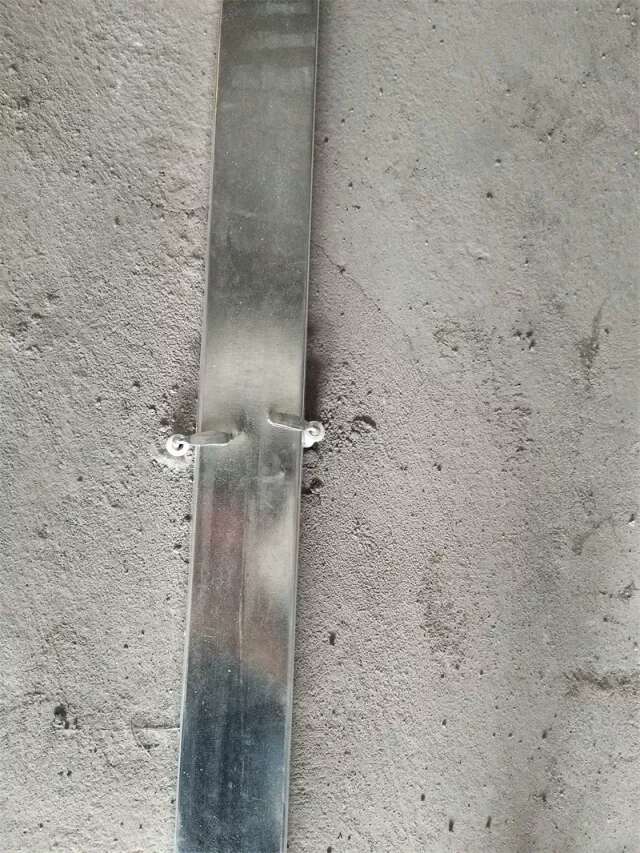

保温管外面再套用钢盖板。


每间隔60公分用7字卡钉固定

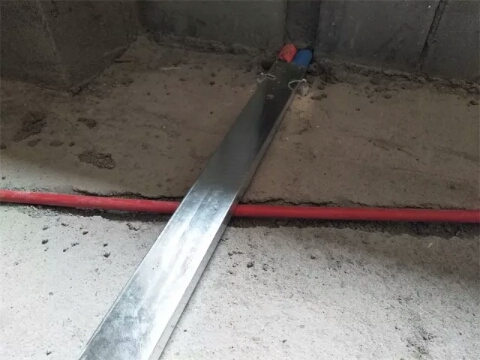

和水电线管等的交接处开槽做过桥处理,不影响泥工找平高度。

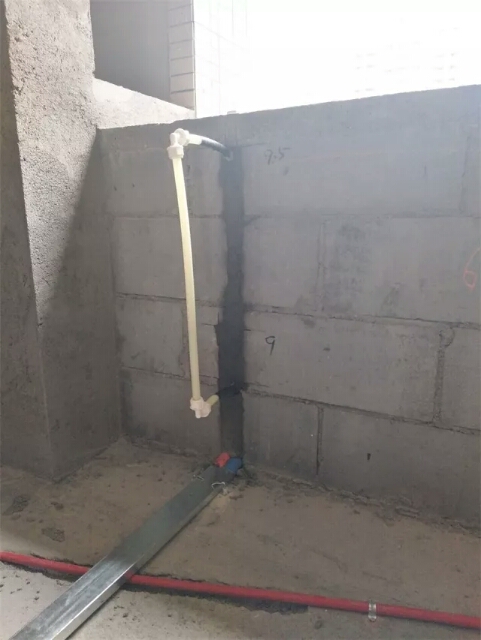

暖气片水口:同侧上进下出

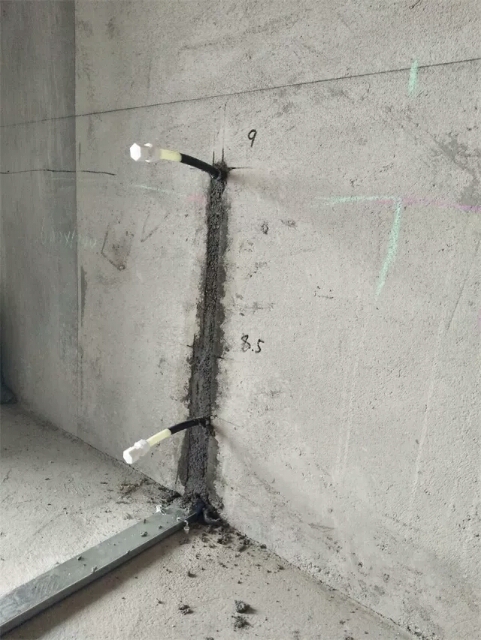

暖气片水口:异侧上进下出



完工打压中。



暖气片一期工程已完工啦,二期工程(如暖气片的固定悬挂、阀门与暖气片和供暖管的连接)、整个系统加压检测和暖气片的调试等)需要在硬装完成之后,装好地板(地砖)再安装哦。
